SHOPLINE POS 系統搭配的有 mCPrint3 CI 電子發票印表機，安裝的相關步驟請參考以下教學。

mCPrint3 CI 電子發票印表機可以使用兩種方式來連接 POS App，您可以參考以下哪種方式比較適合您的操作：

  1. 使用 iPad 充電線連結 iPad 與 mCPrint3 CI 電子發票印表機
  2. 將 iPad 用 Wi-Fi 方式連接到 mCPrint3 CI 使用網路線連接的路由器

本篇文章將分別介紹：



一、檢查商品配件

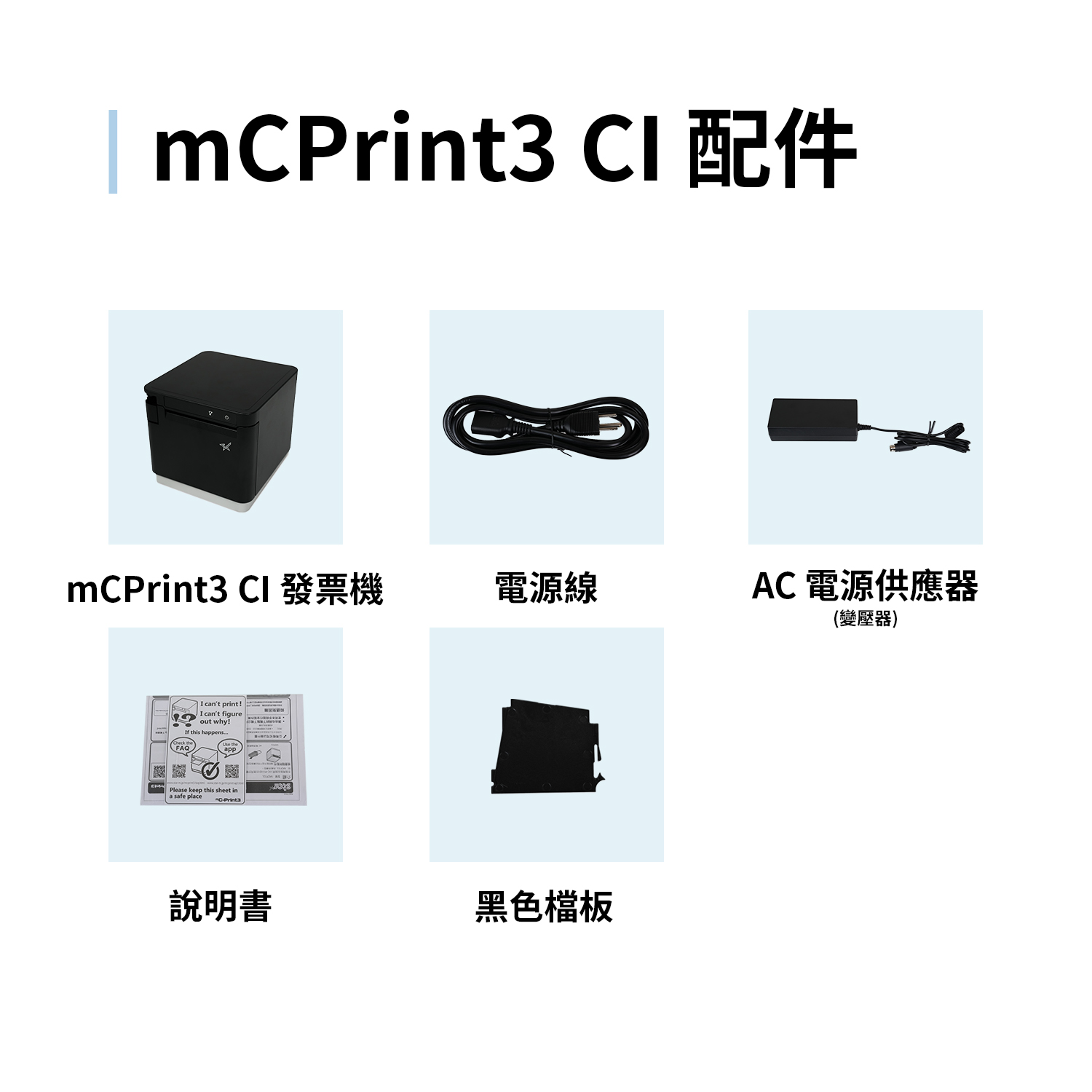

mC-Print3 CI 電子發票印表機的商品配件內容如下圖：


二、安裝硬體設備清單

在店面設置電子發票印表機所需的硬體清單如下：

  1. Wi-Fi 路由器
  2. mC-Print3 CI 電子發票印表機
  3. 配有 SHOPLINE POS App 的 iPad
  4. iPad 充電線



三、安裝操作說明

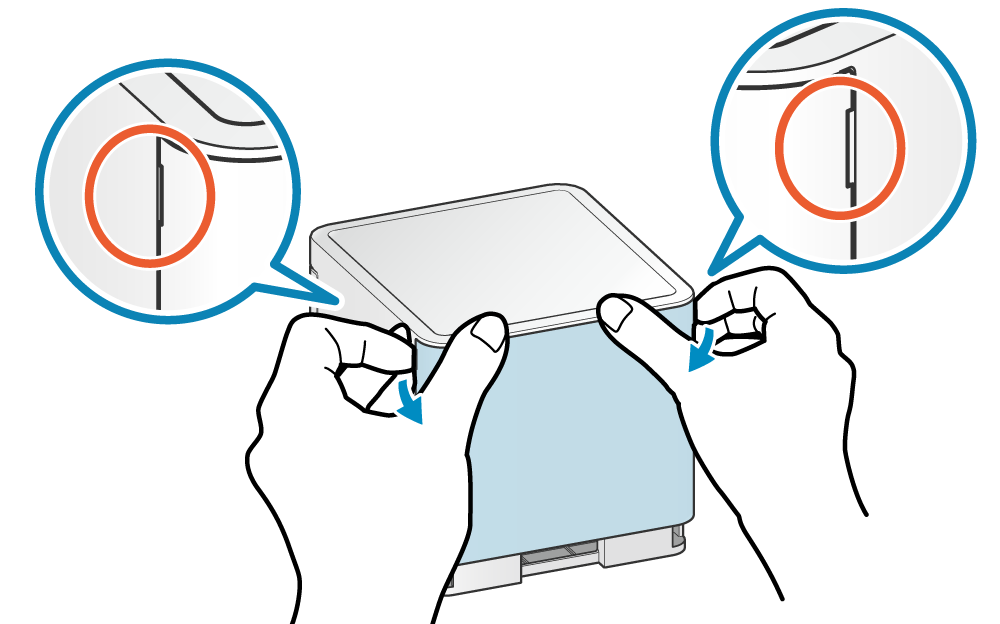

步驟一：移除後蓋

將指尖插入後蓋左右兩側的間隙後，分別將後蓋兩側扳開。

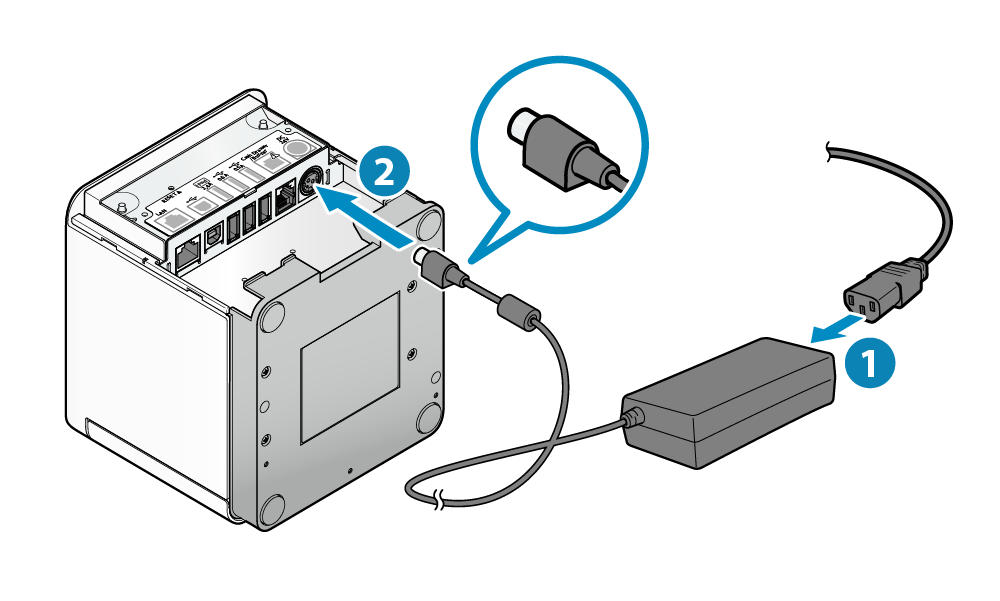

步驟二：連接 AC 電源供應器

  • 請將電源線接頭完全插入 AC 電源供應器的插孔座內 image7.png。
  • 請將 AC 電源供應器的插頭，以垂直的方向，正確插入印表機的電源連接座 image10.png。

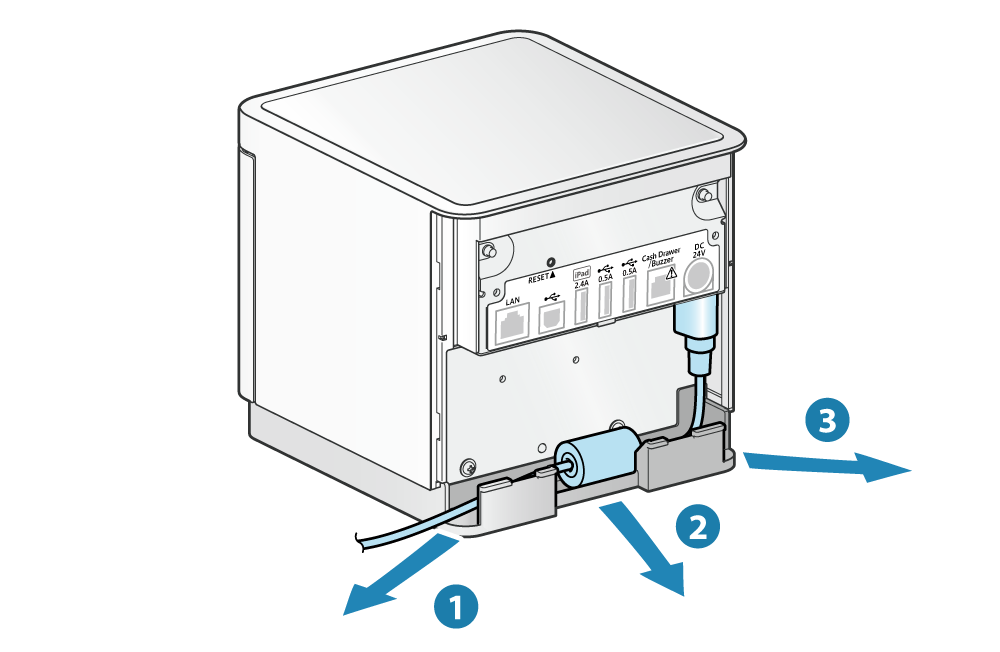

步驟三：電源線佈置

電源線出入口有３個位置 (左、中、右)，可以依裝置的放置方位配置電源線。




步驟四：打開電源

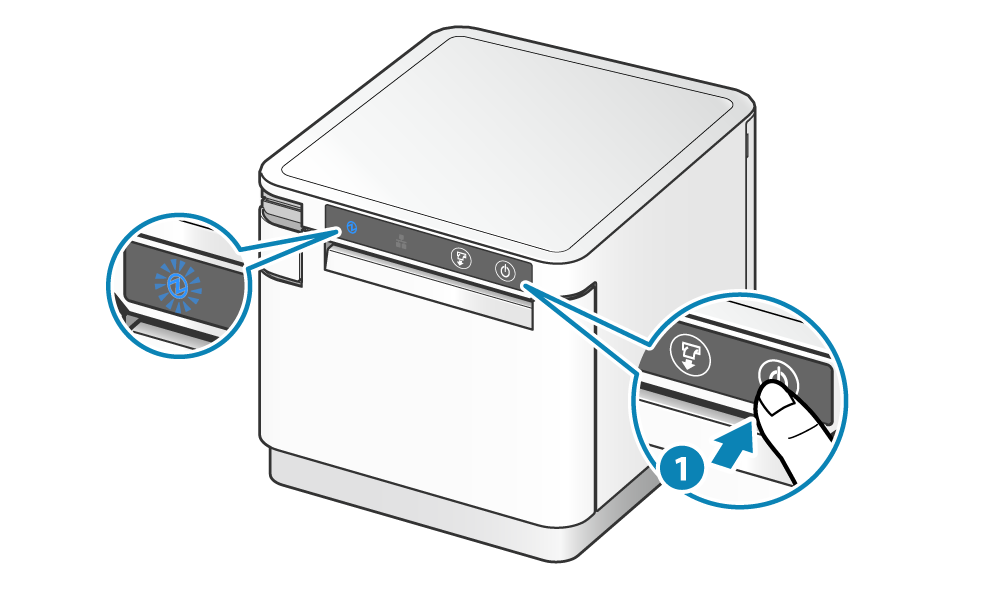

按下印表機本體前方操作面板右側的電源按鍵。當電源 LED 燈亮起時，放開電源按鍵。

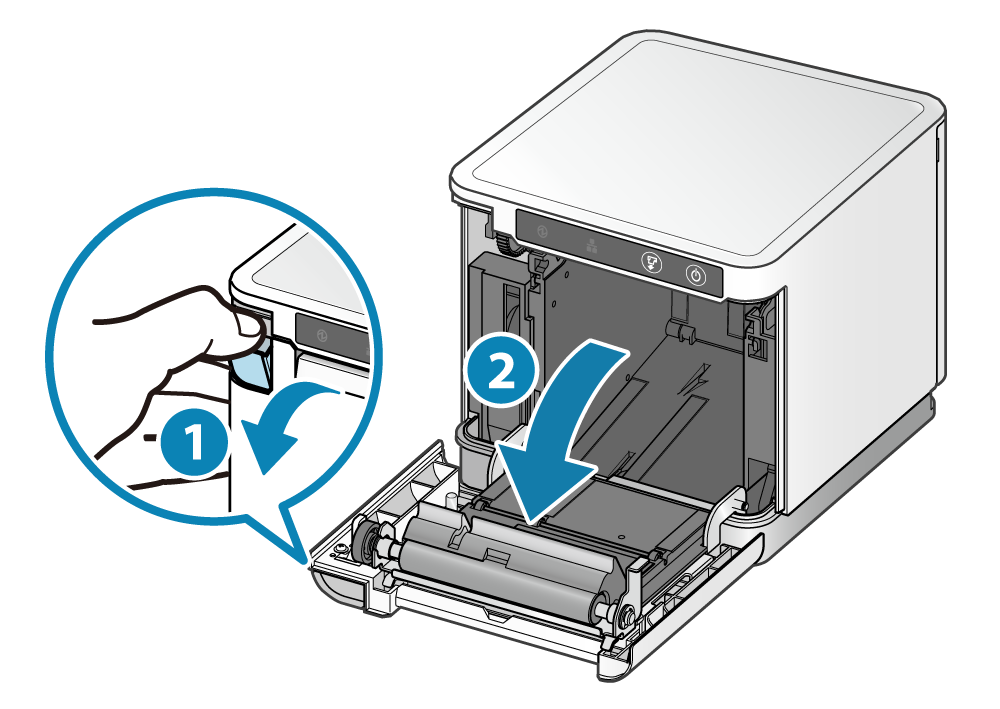

步驟五：紙捲安裝：打開印表機前蓋

拉前蓋開啟桿 image7.png 打開印表機前蓋 image10.png 。




以下操作步驟請依照您購買的紙捲規格，找到相對應的教學指示。

  • 購買 57mm*50mm 電子發票紙捲 / 非開立發票空白紙捲，請參照步驟六。
  • 購買 80mm 非開立發票用空白紙捲，請參照步驟七。

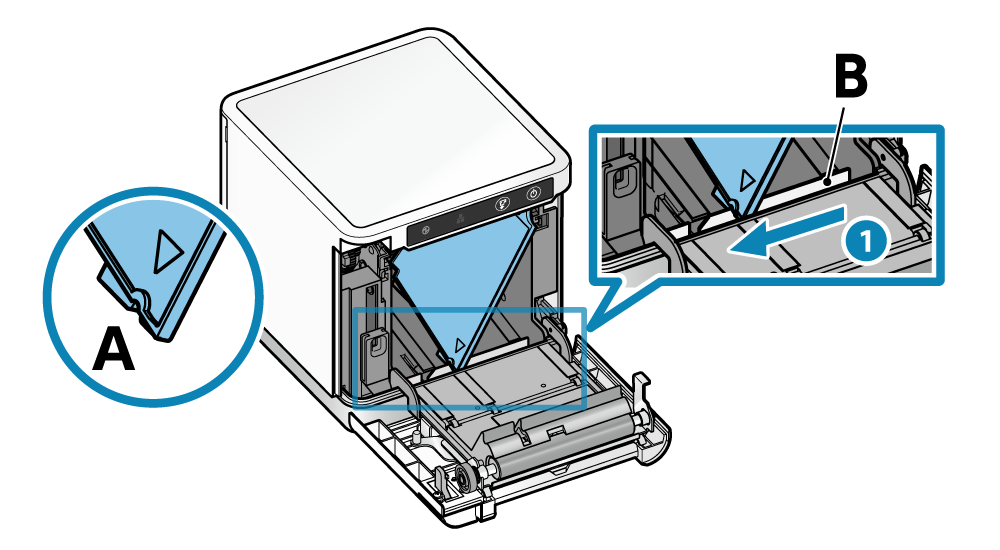

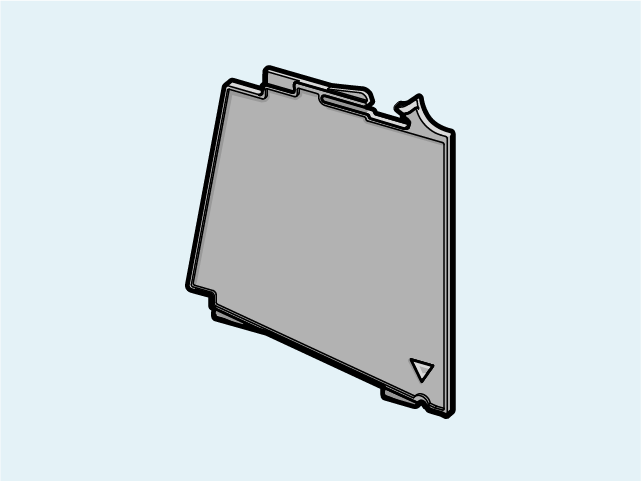

步驟六：安裝擋板

＊注意：若您購買之紙捲為電子發票紙捲 / 非開立發票空白紙捲，請務必先安裝此擋板。


將紙捲擋板的凹口處Ａ（三角型標記）面向下後，將導板插入印表機主體，同時向右方傾斜。

將凹口處Ａ放置於印表機主體的橫肋Ｂ上，並從右側滑動紙捲擋板至橫肋Ｂ上停止滑動的位置 image7.png。

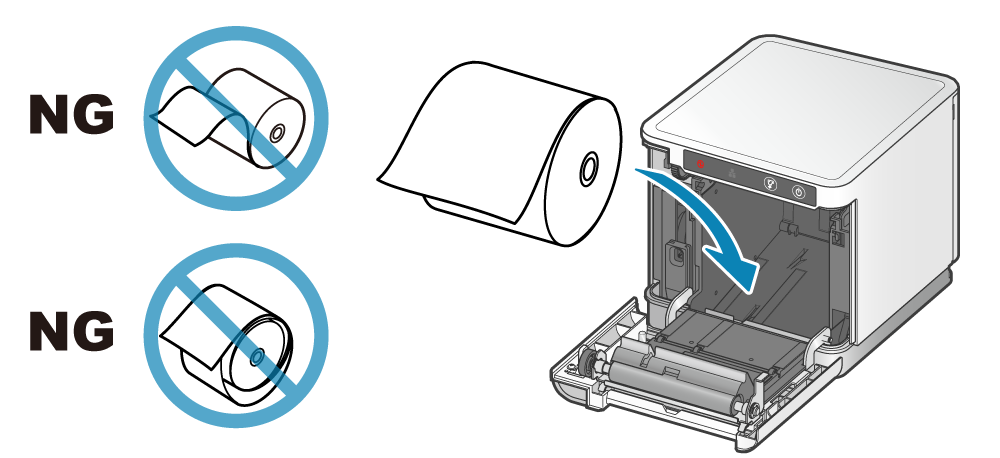

步驟七：放入紙捲

為預防夾紙發生，將紙捲放入印表機之前，請注意先將紙捲捲緊。



步驟八：關上印表機前蓋

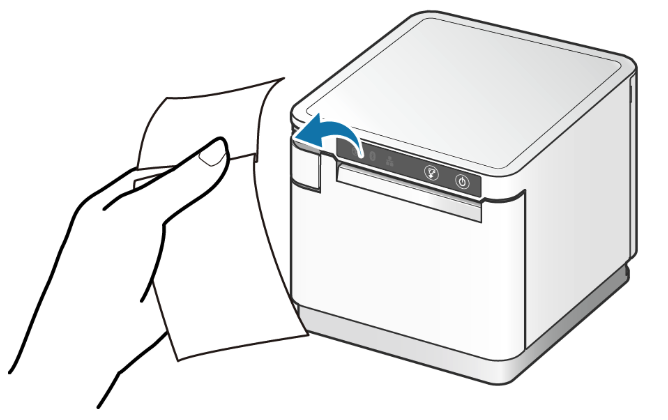

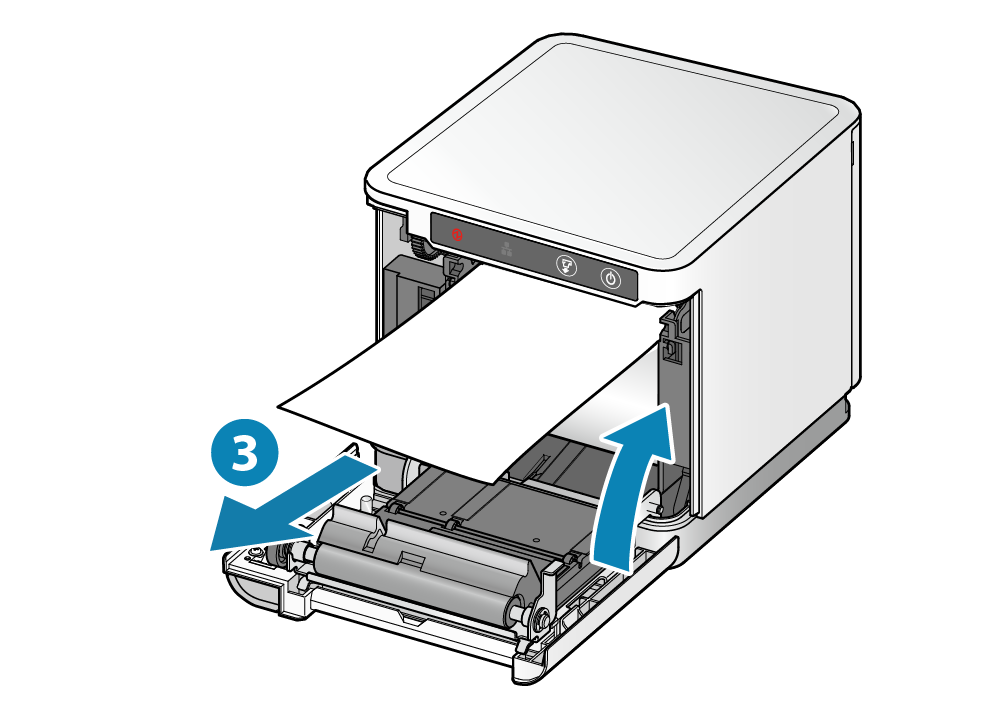

將紙張的末端拉直 image35.png，夾住紙張後關閉印表機前蓋。

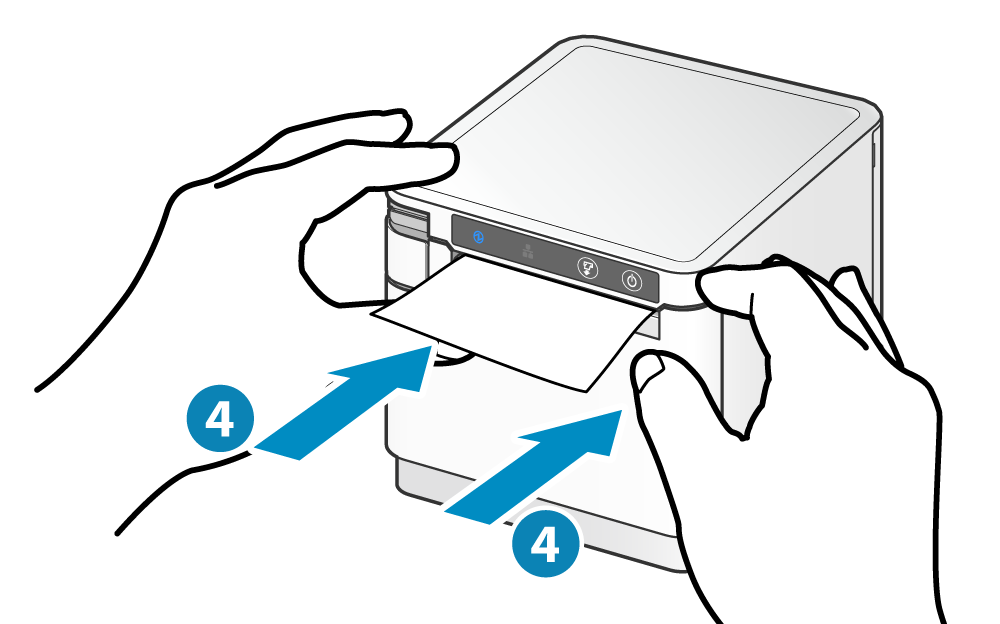

如下圖所示，押印表機前蓋左右兩側，關閉印表機前蓋 image19.png。當印表機自動切紙完成時，表示紙捲安裝完成。




四、與 POS App 連線操作說明

步驟一：硬體設備連接

請依據您的需求參照以下方法（二擇一）將印表機與 POS app 連線：

  • 使用 iPad 充電線連線，請參照方法 1。
  • 使用無線網路連線，請參照方法 2。



方法 1：iPad 充電線連線

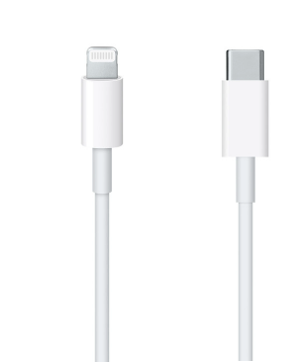

  1. 請準備一條 iPad 充電線， 一端須為 Type-C 插頭插在機器端，另一端則符合您的平板插孔即可（規格可能為 Lightning 或 Type-C 插頭）。

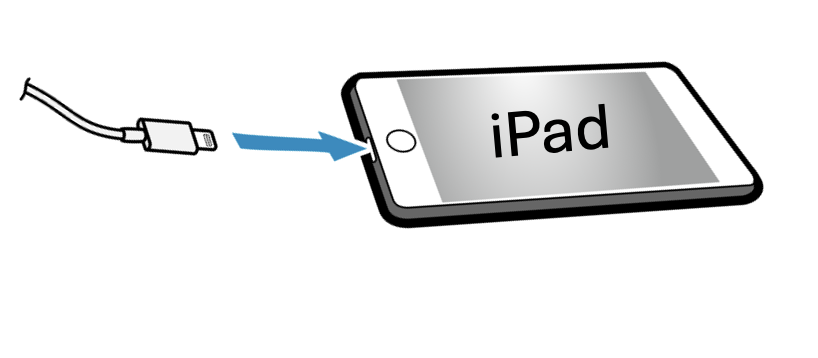

平板為 Lightning 插頭

平板為 Type-C 插頭

  1. iPad 充電線一端插上印表機 iPad 插孔，另一端插上您的 iPad。image17.png


  2. 安裝後蓋

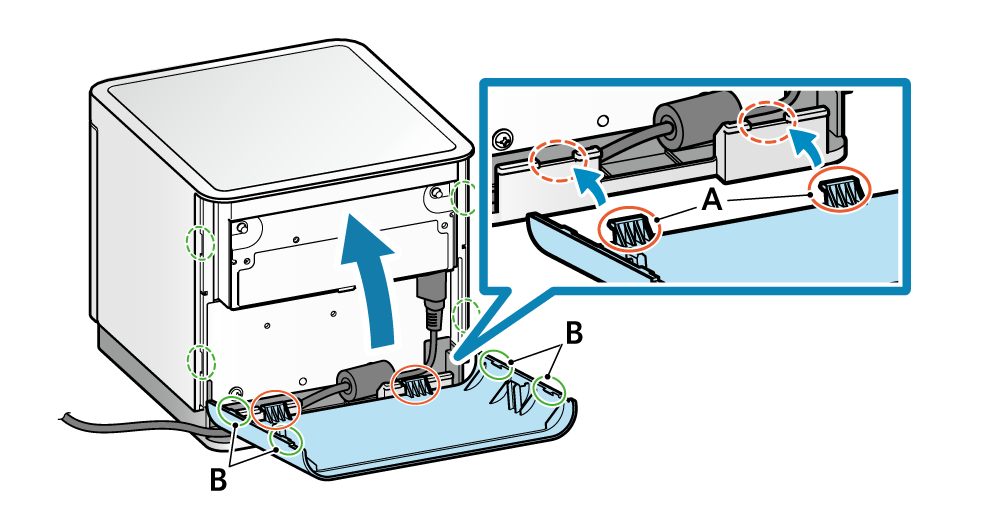

將後蓋底部的掛鉤Ａ放入主機對應的凹槽部分，並蓋上後蓋，直到後蓋左右兩側的掛鉤Ｂ卡扣牢固地卡入主機。


完成連接後，請接續下方步驟二：與 POS app 連線。



方法 2：無線網路連線

  1. 請準備一條網路線（長度需足夠連接 Wi-Fi 分享器到印表機擺放位置的距離）。

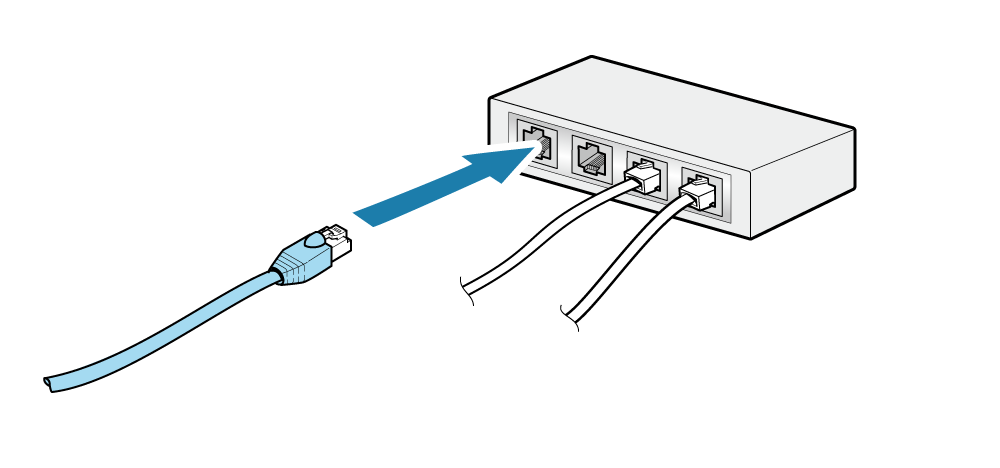

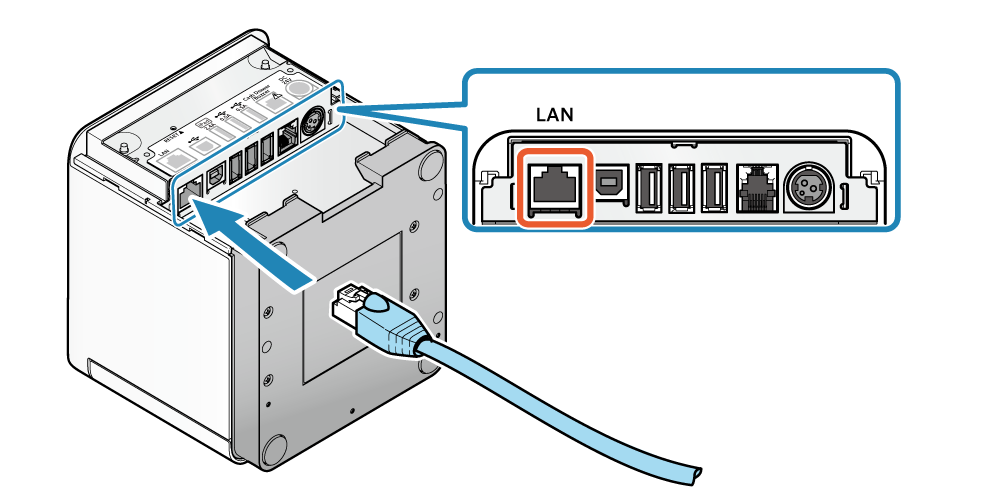

  2. 將網路線一端插上印表機 LAN 插孔，另一端插上您店內的 Wi-Fi 分享器 LAN 插孔。
  1. 安裝後蓋

將後蓋底部的掛鉤Ａ放入主機對應的凹槽部分，並蓋上後蓋，直到後蓋左右兩側的掛鉤Ｂ卡扣牢固地卡入主機。


完成連接後，請接續下方步驟二：與 POS app 連線。



步驟二：與 POS app 連線

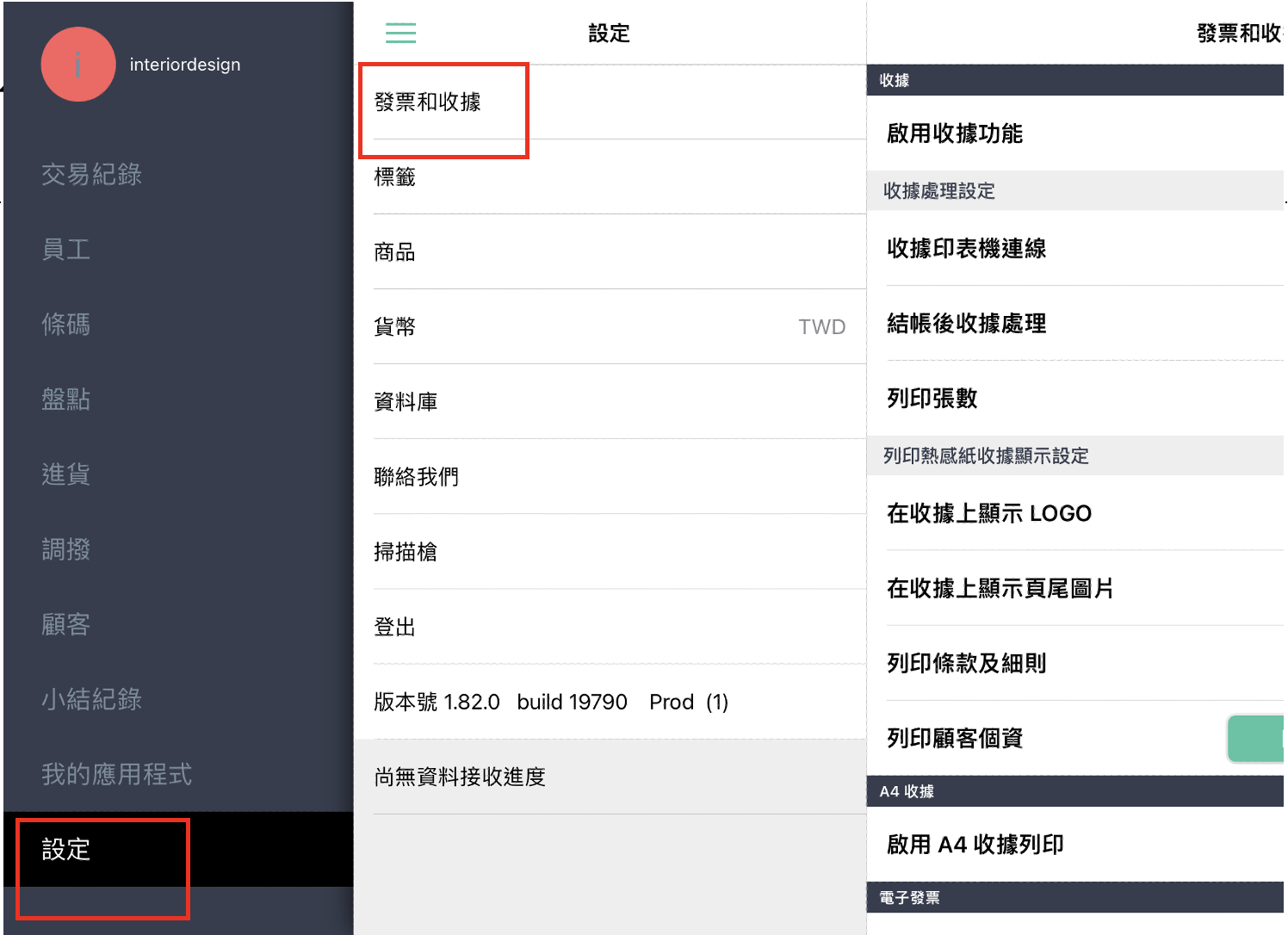

  1. 開啟 POS App「設定 > 發票和收據」。

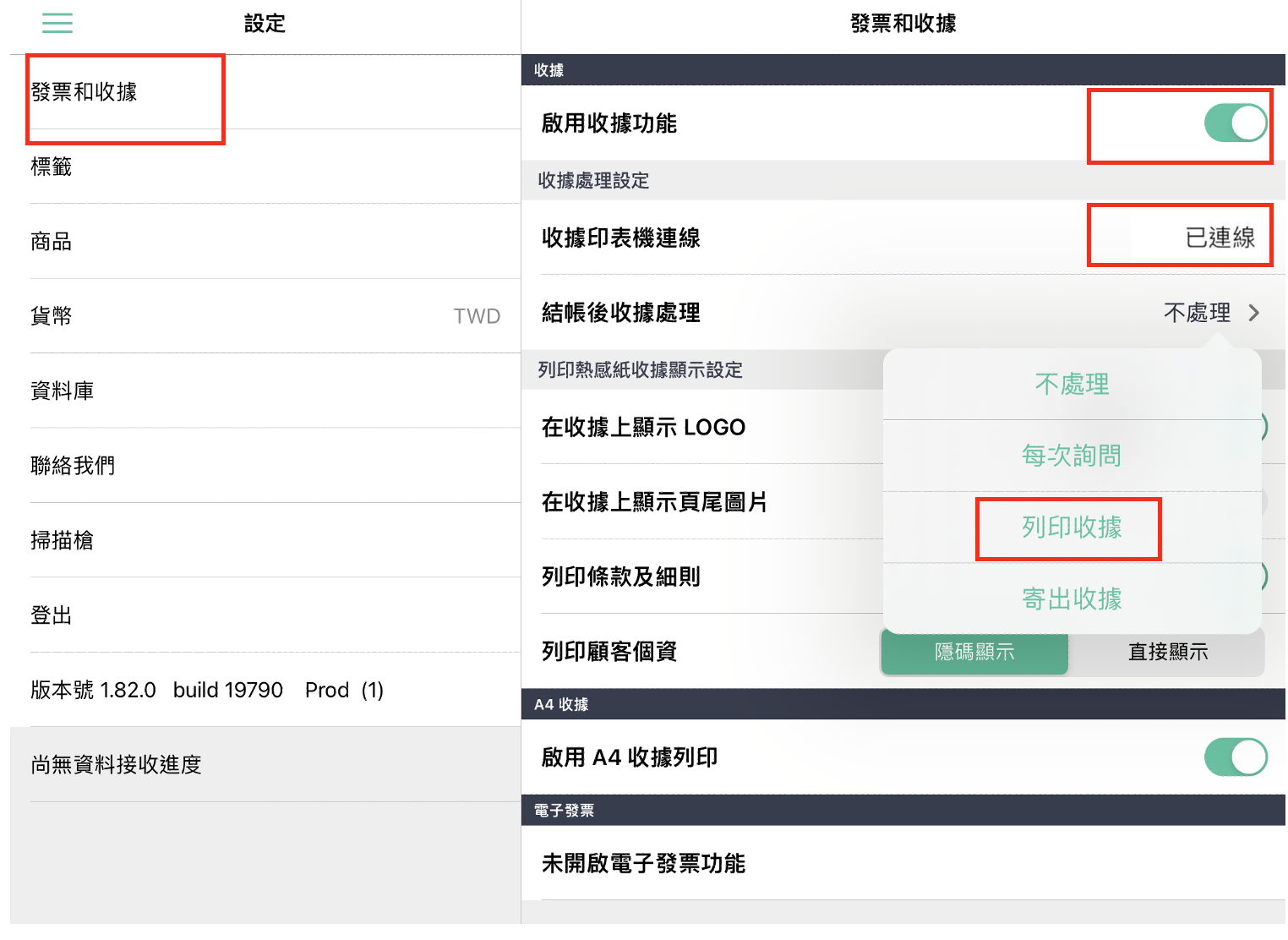

  2.  開啟「啟用收據功能」，確認「收據印表機連線」狀態為「已連線」，「結帳後收據處理」選擇在「列印收據」。


  3. 測試列印：至「收銀台」點選商品加入購物車，並操作結帳流程 ，確認此操作是否會列印出收據。若無法正常列印出收據，請與客服聯繫。



五、重置印表機

請先與線上顧問確認硬體問題後，再操作重置作業，以避免發生不預期狀況。

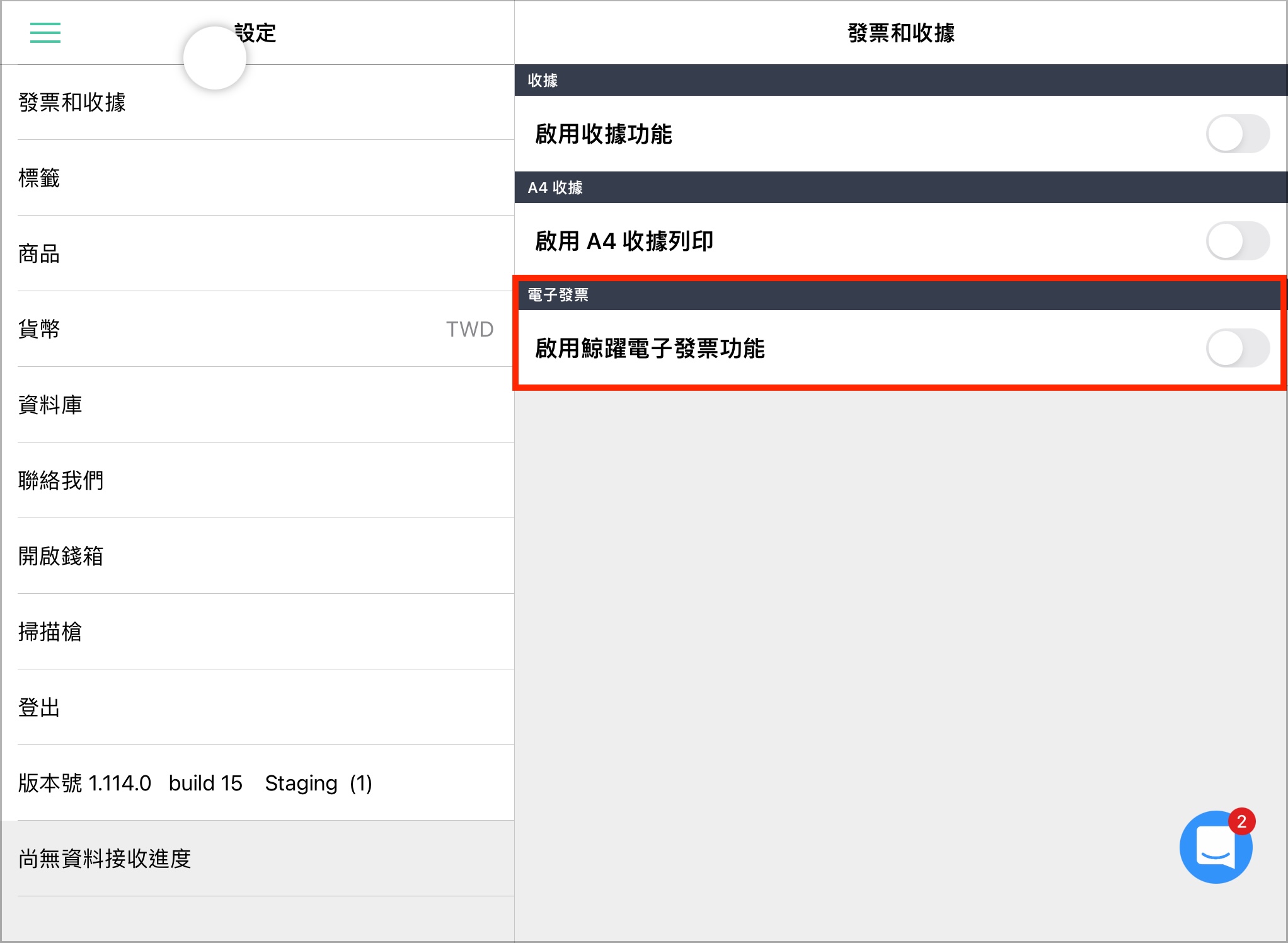

＊注意：重置時，請將連接發票印表機、網路數據機的網路線兩端都拔掉重插，且同時請將 POS App「電子發票功能」關閉後，再開始操作重置。




重置步驟如下：

步驟一

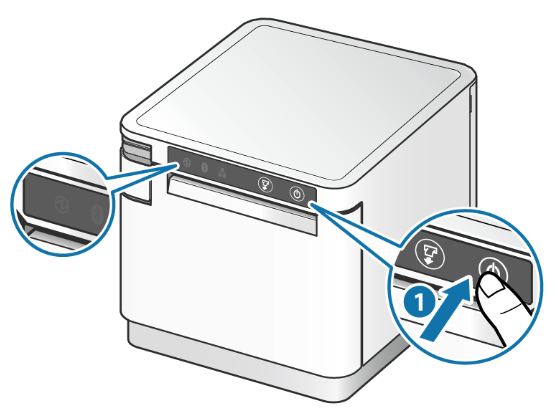

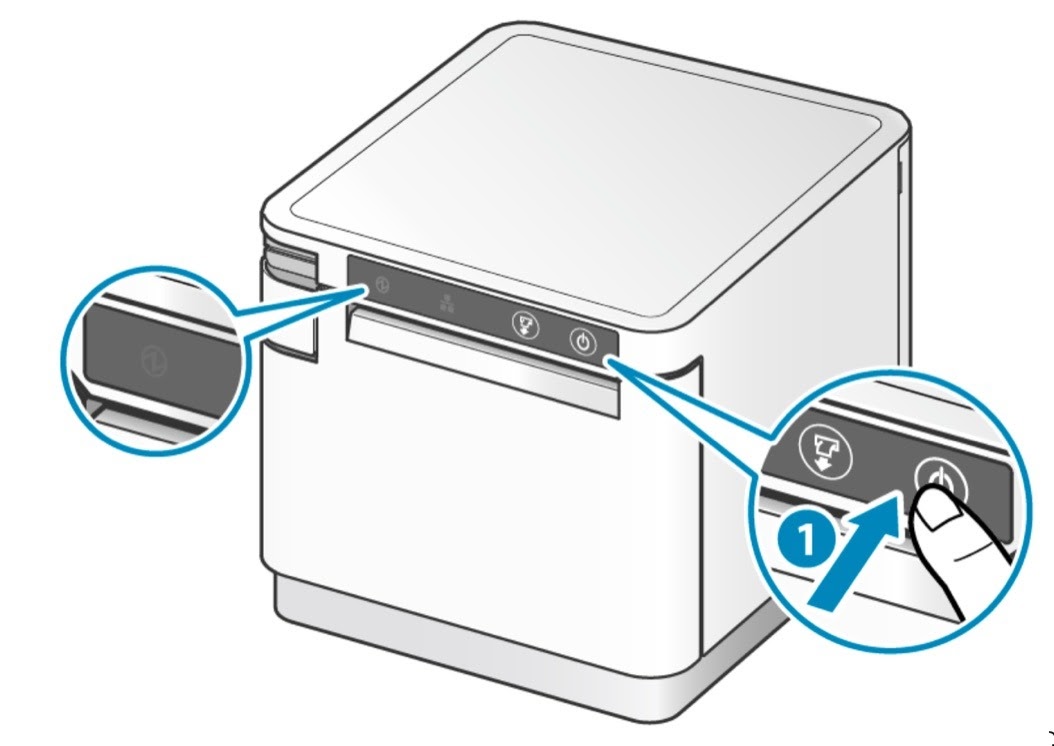

按住印表機前方操作面板右側的電源鍵 ① 一秒以上，關閉印表機電源。

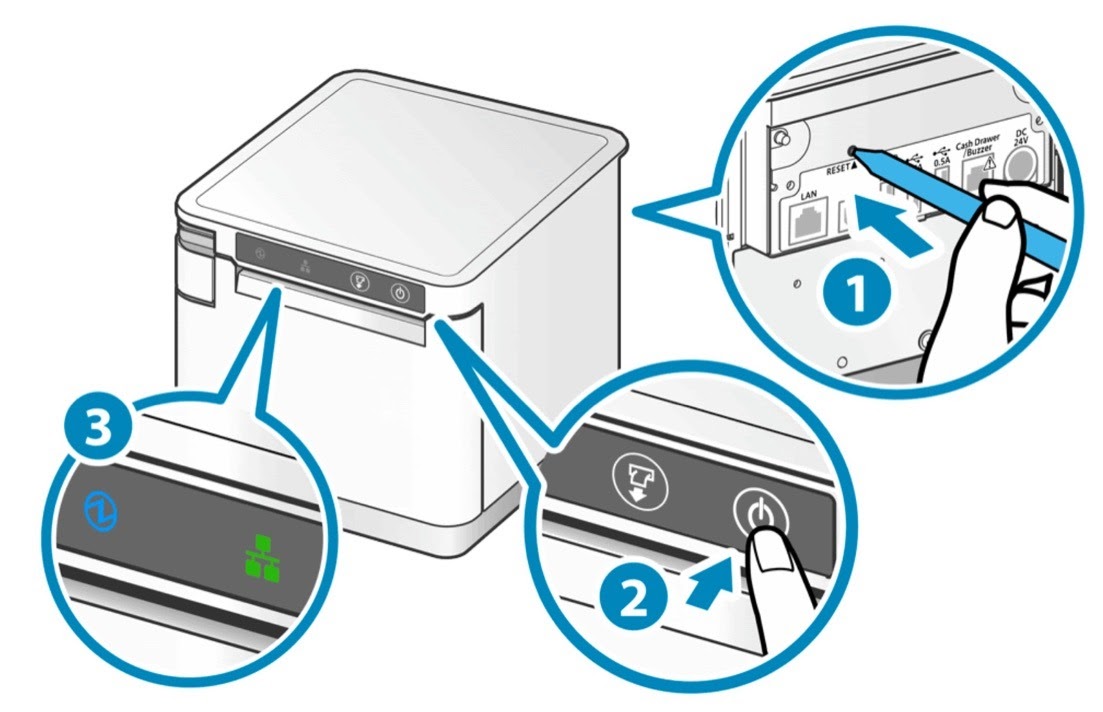

步驟二

  1. 使用筆尖插入印表機背面的 RESET 紅點 ① 不放。
  2. 按壓 ② 開啟電源，確認電源燈有亮後即可放開 ②（請勿放開 RESET 紅點 ①）
  3. 直​到 ③ 狀態燈號為「藍燈恆亮綠燈閃爍」即可放開 RESET 紅點 ① 按鈕。




步驟三

確認燈號為「藍燈恆亮綠燈閃爍」請按押 FEED 鍵不放，直到出單列印硬體資訊（整張單據出完），即完成重置。

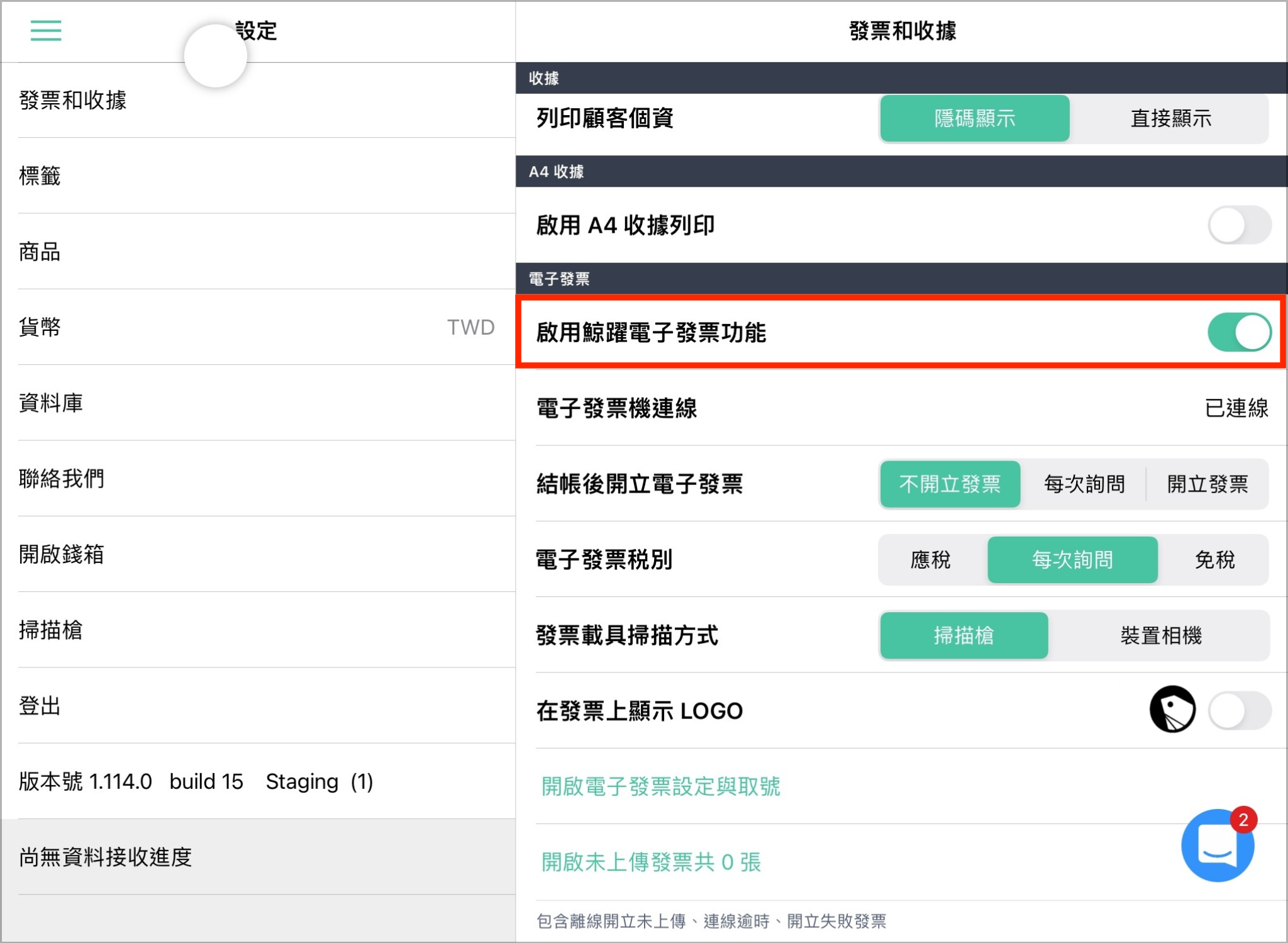

當您重置完成時，請再進到 POS App「設定 > 發票和收據」將「電子發票」功能開啟。

未命名設計 (6).png




六、自我測試列印

執行自我測試列印之前，請確認紙捲已安裝。

步驟一：關閉印表機

按住印表機前方操作面板右側的電源按鍵一秒以上。




步驟二：執行自我測試列印

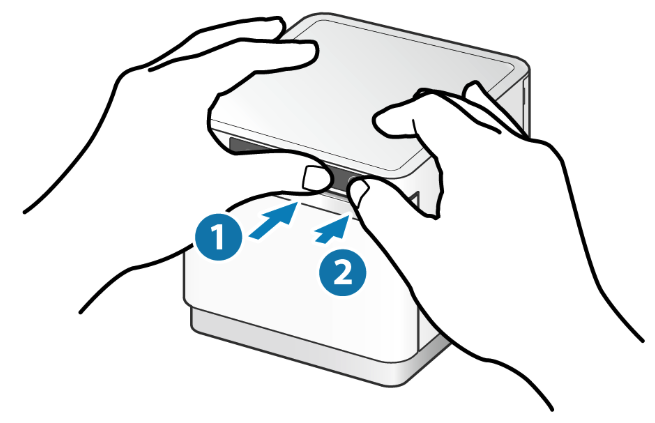

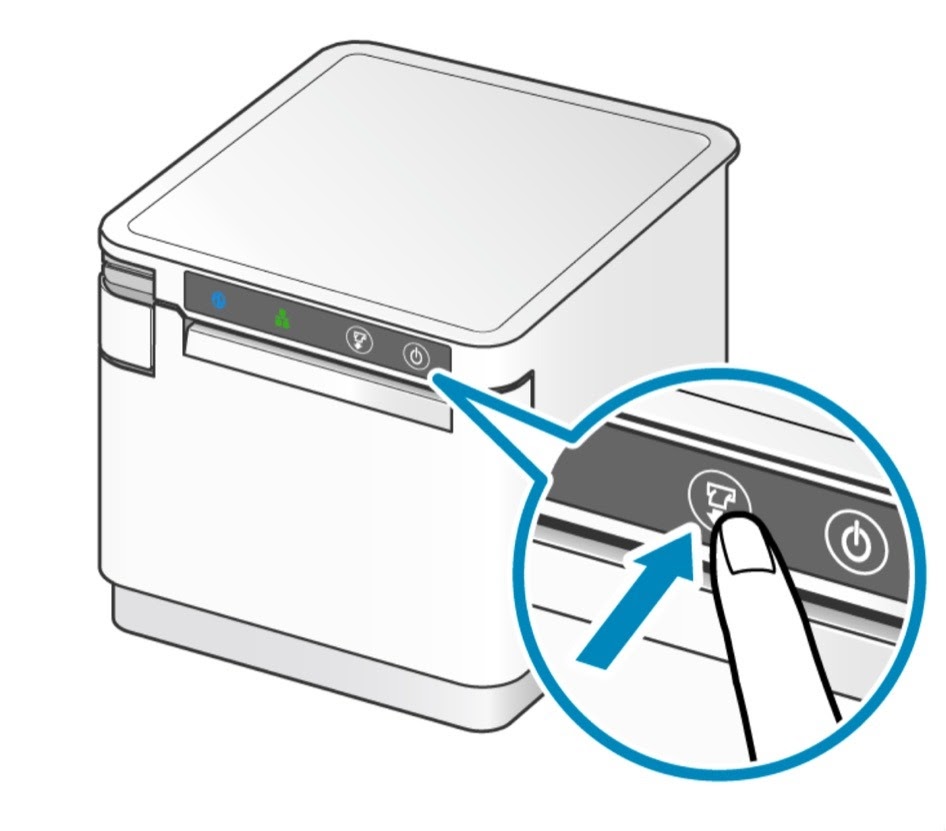

按住 FEED 按鍵 image7.png 不放 ，同時按一下電源按鍵 image10.png ，開啟電源。


當自我測試列印開始時，放開 FEED 按鍵。

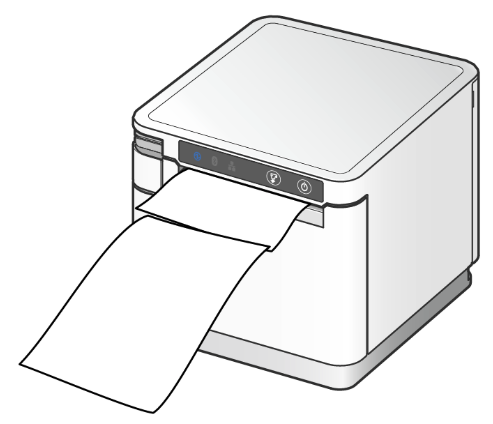

自我測試列印完成後，取下印出的紙張。






七、印表機跑版設定

步驟一

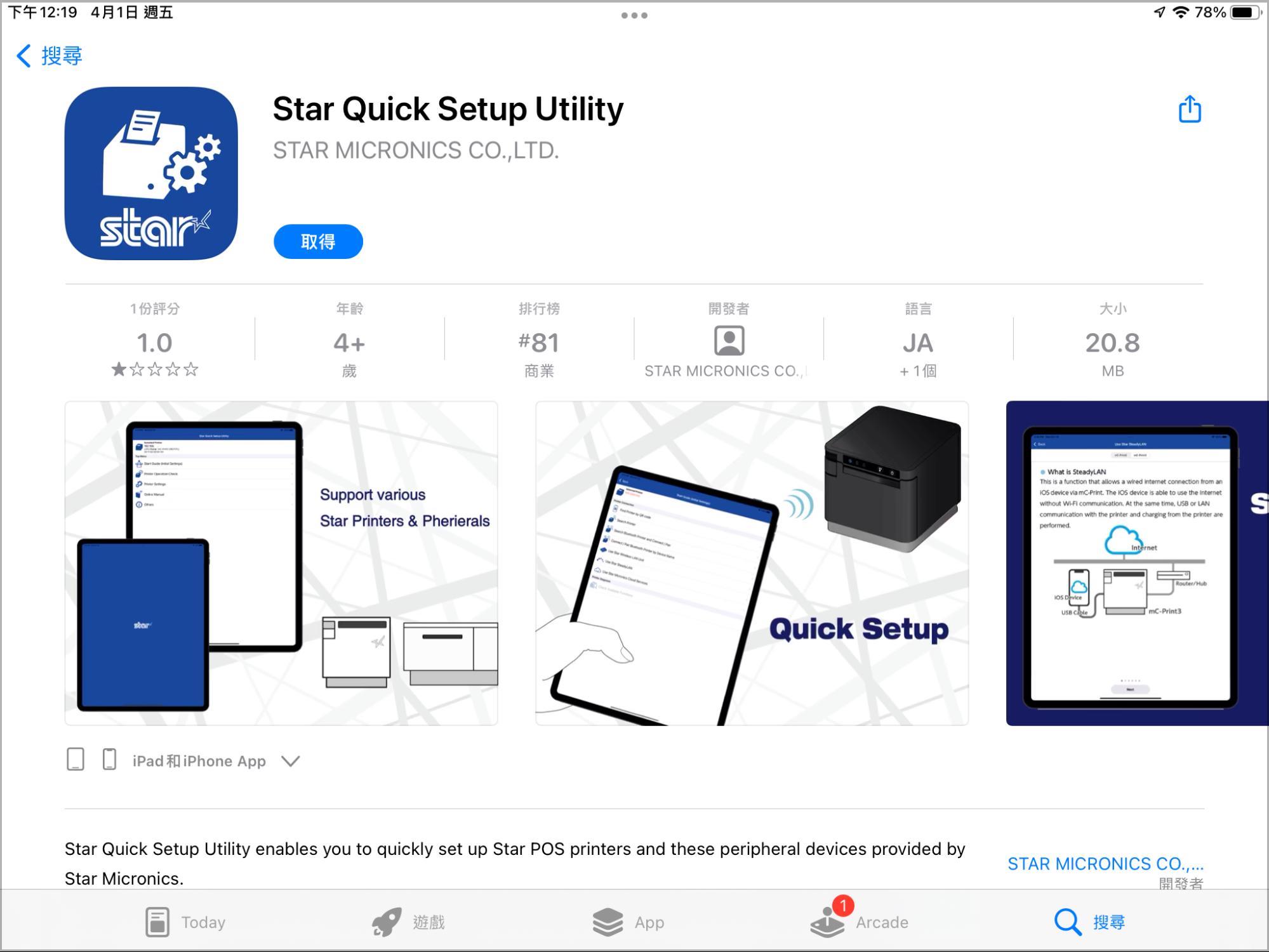

先至 App Store 下載「Star Quick Setup Utility」APP。




步驟二

使用 iPad 充電線連結 iPad 與 mCPrint3 CI 電子發票印表機。




步驟三

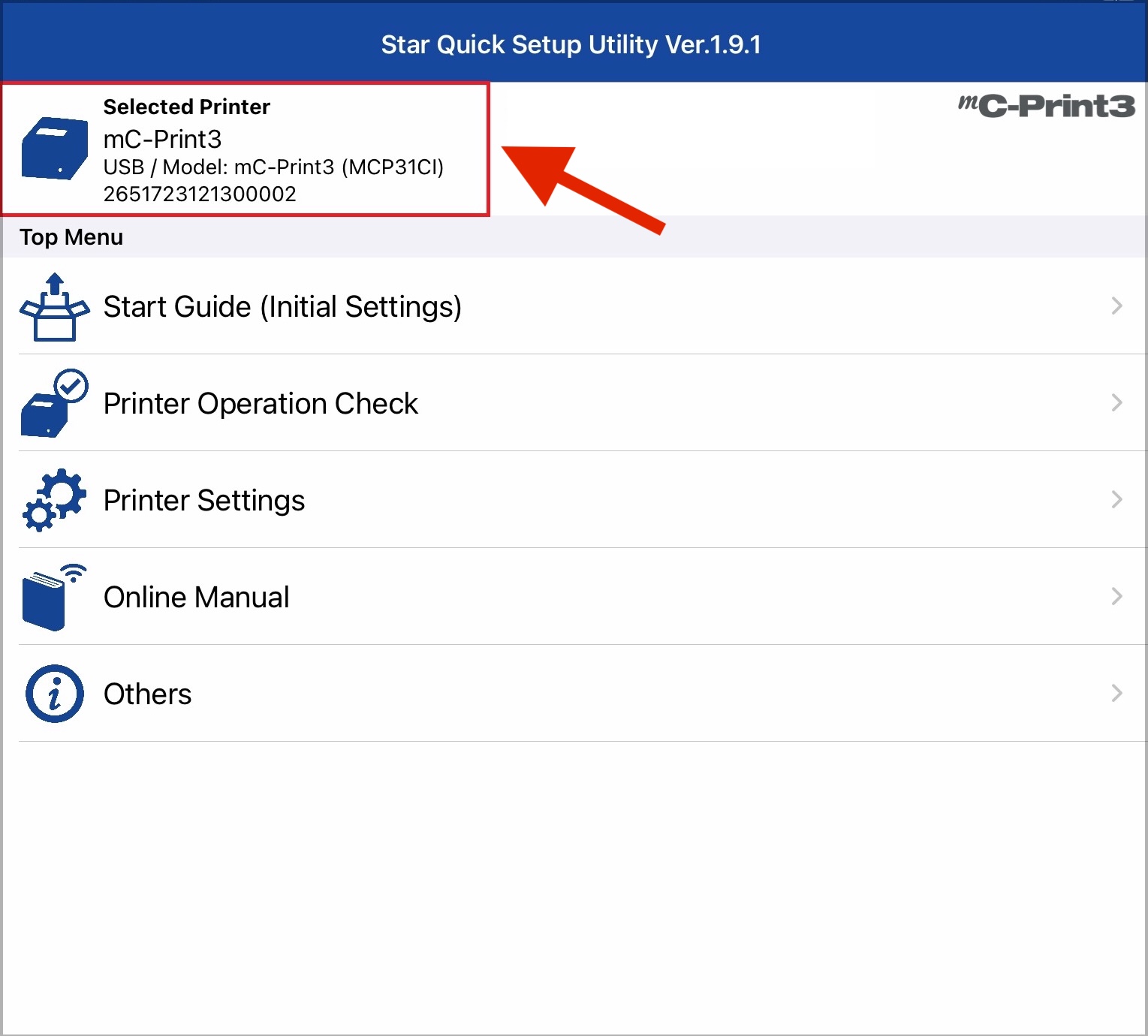

在 iPad 中打開 Star Quick Setup Utility，在「Selected Printer」確認是否有出現 mCPrint3 CI 電子發票印表機。




步驟四

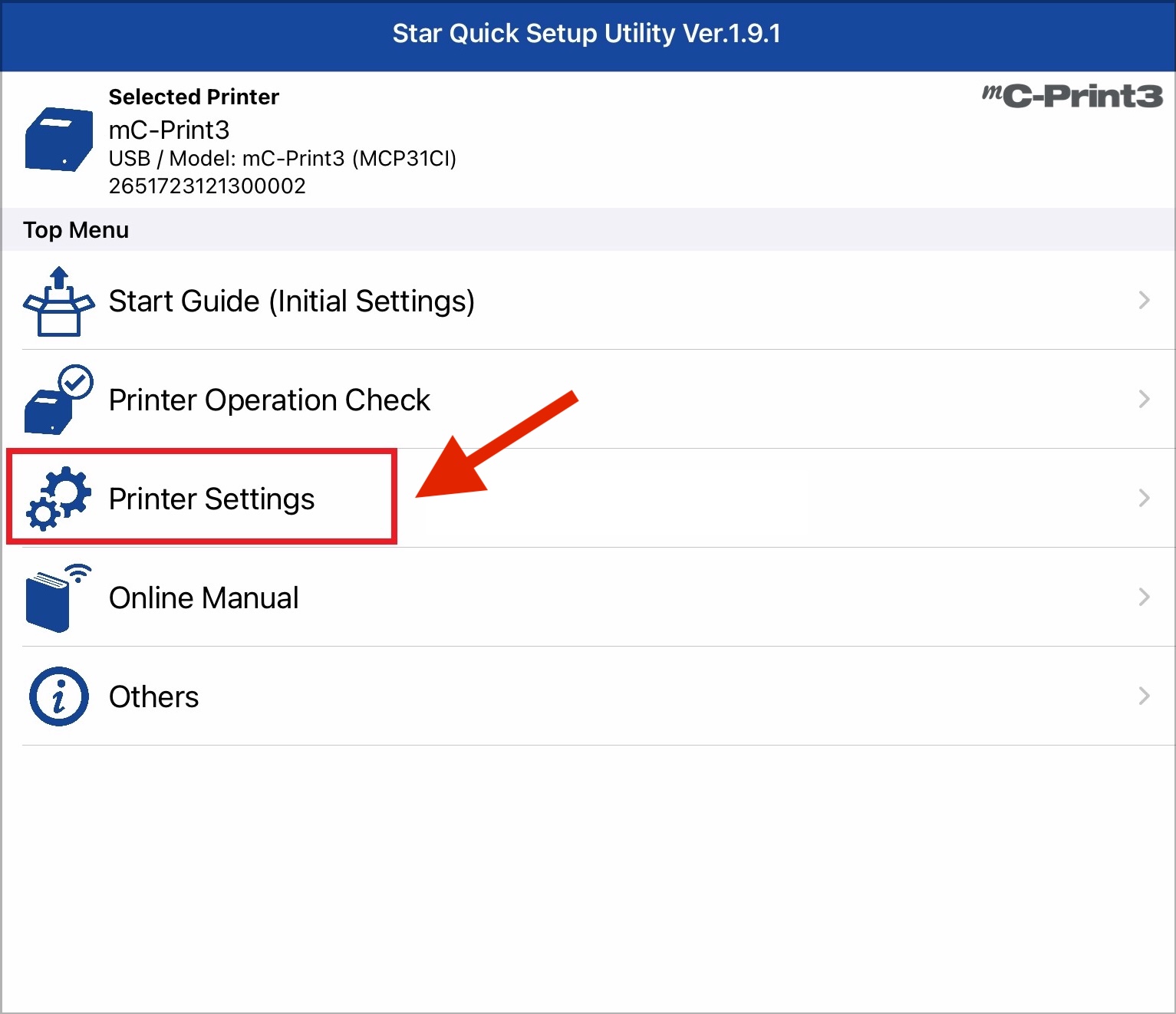

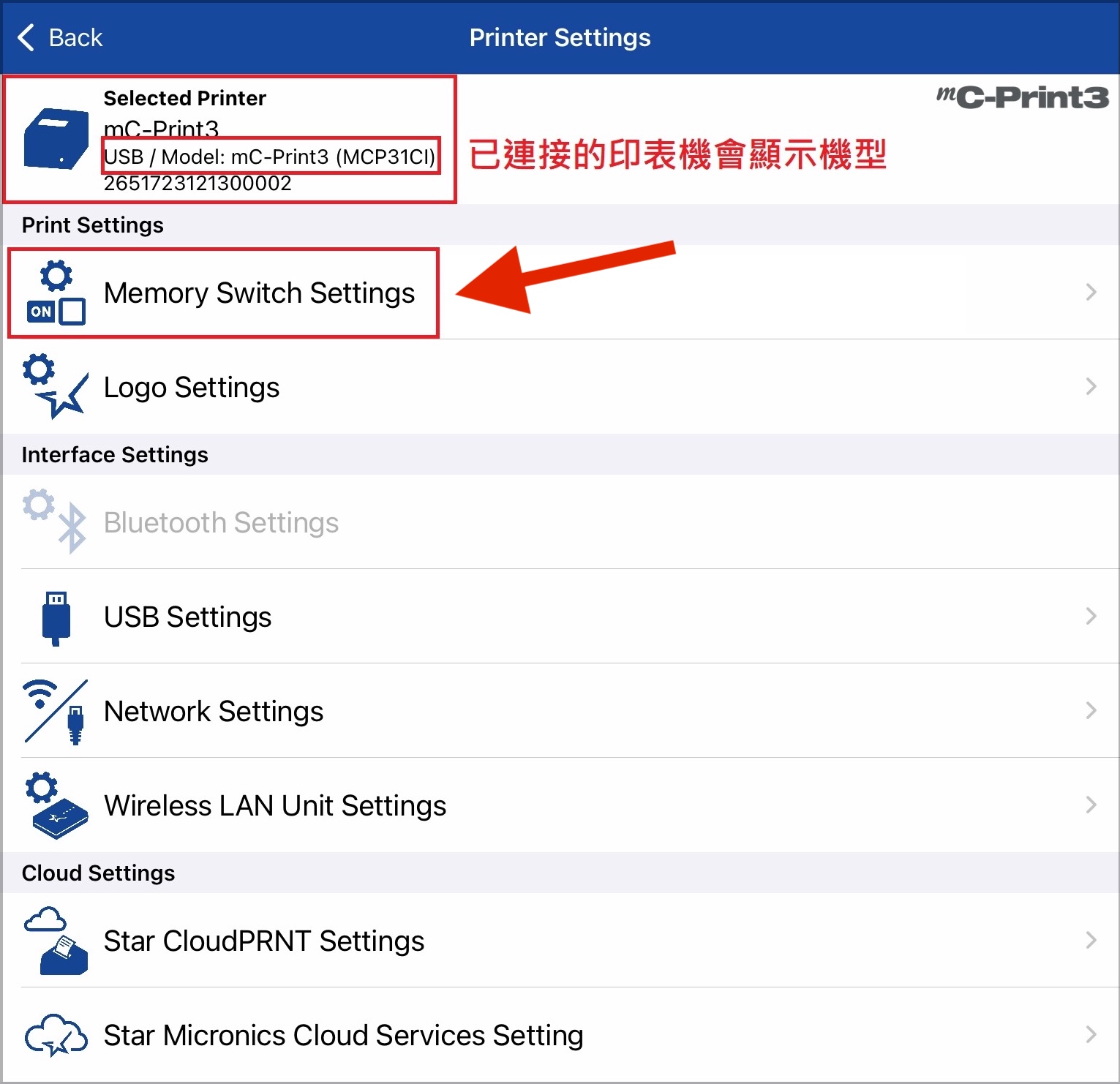

在 Star Quick Setup Utility 畫面中，先點入「Printer Settings」 。




步驟五

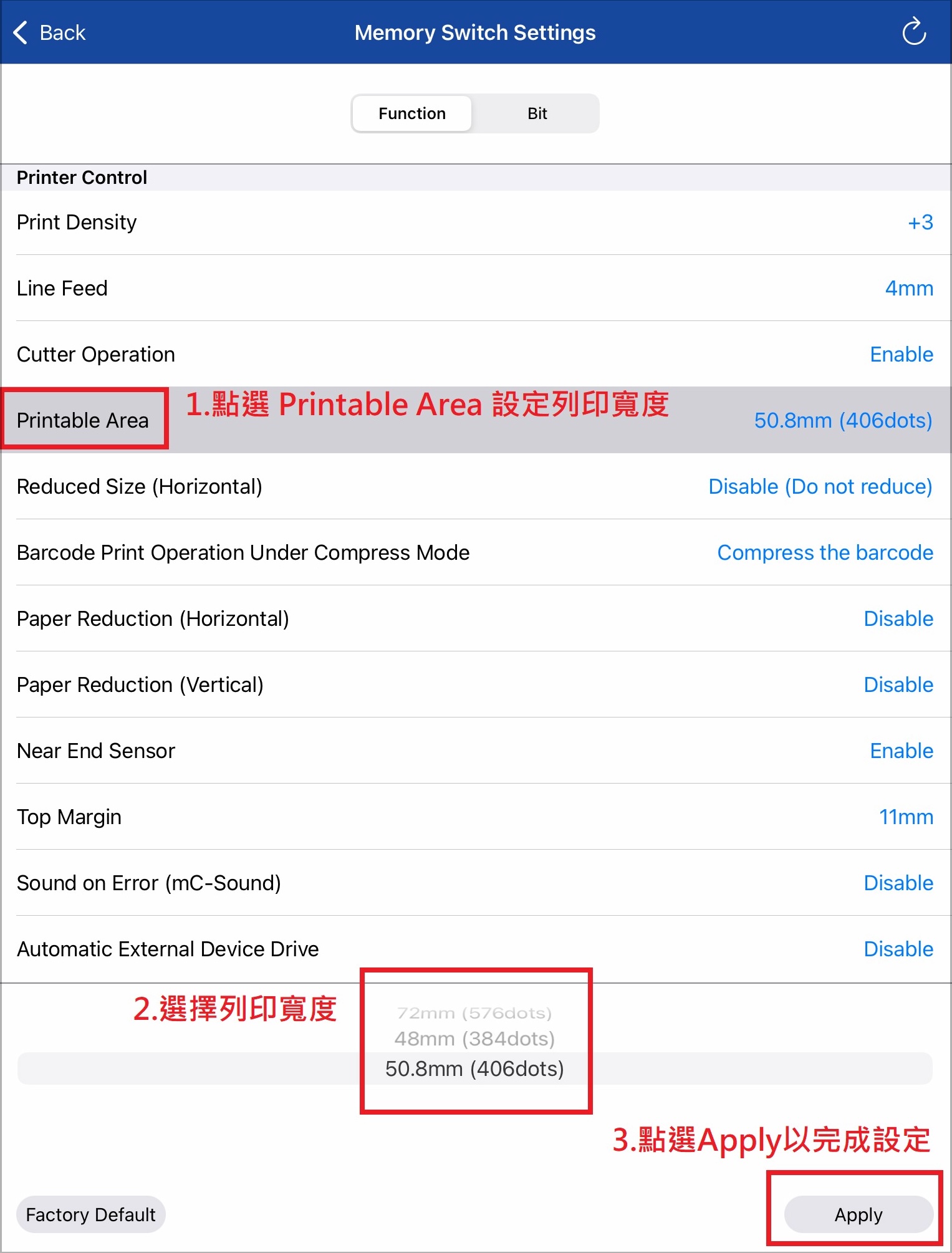

再點入「Memory Switch Settings」。




步驟六

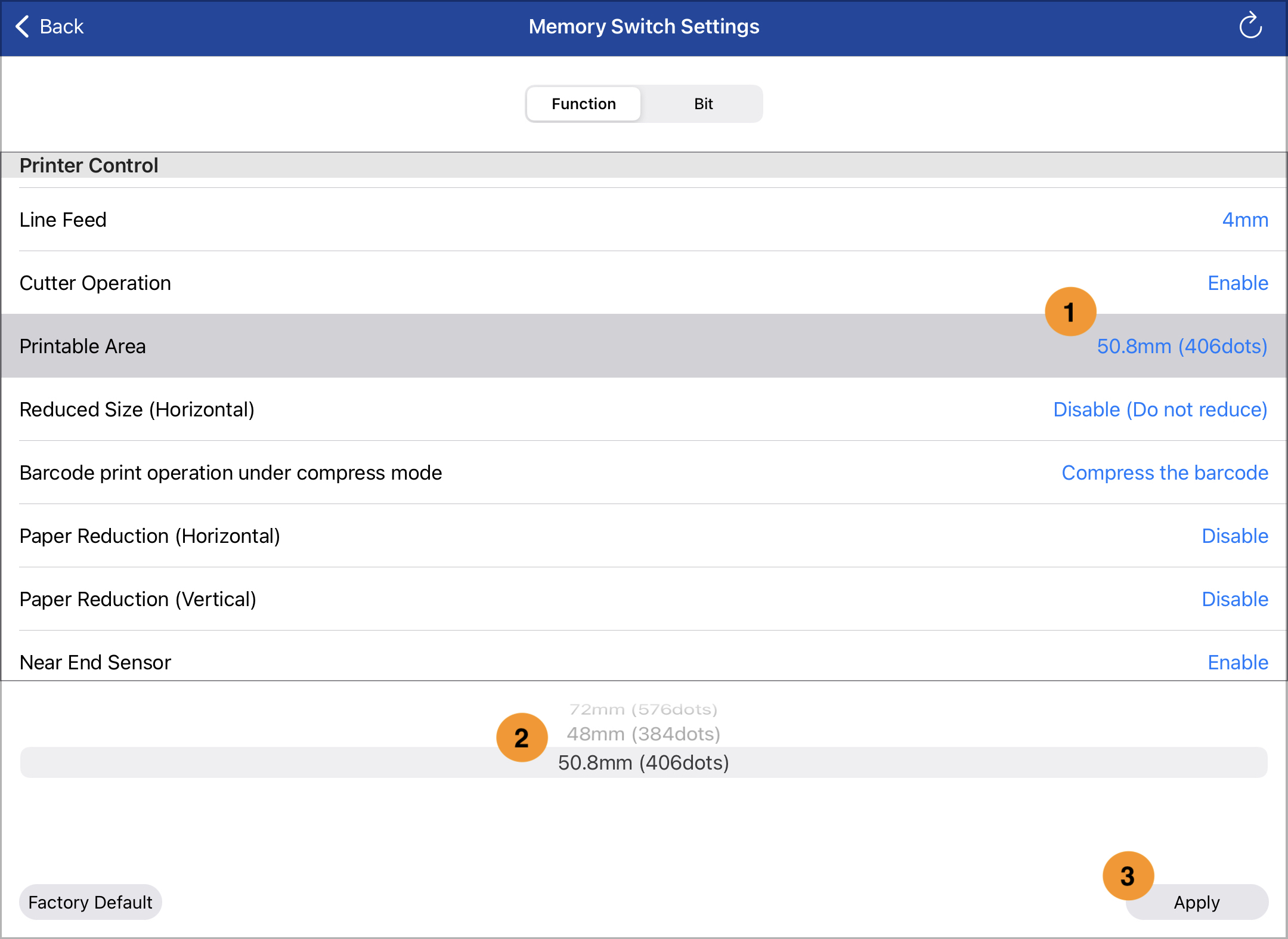

在 Printable Area 選項中點選 50.8mm（406 dots）列印寬度，最後點按右下角的「Apply」按鈕。




POS App 支援設定收據寬度

前往「POS App 左側目錄列 > 設定 > 發票和收據」確認以下三項條件皆已符合：

  • 已開啟「啟用收據功能」開關
  • 收據印表機連線狀態為「已連線」
  • 結帳後收據處理設定為「列印收據」

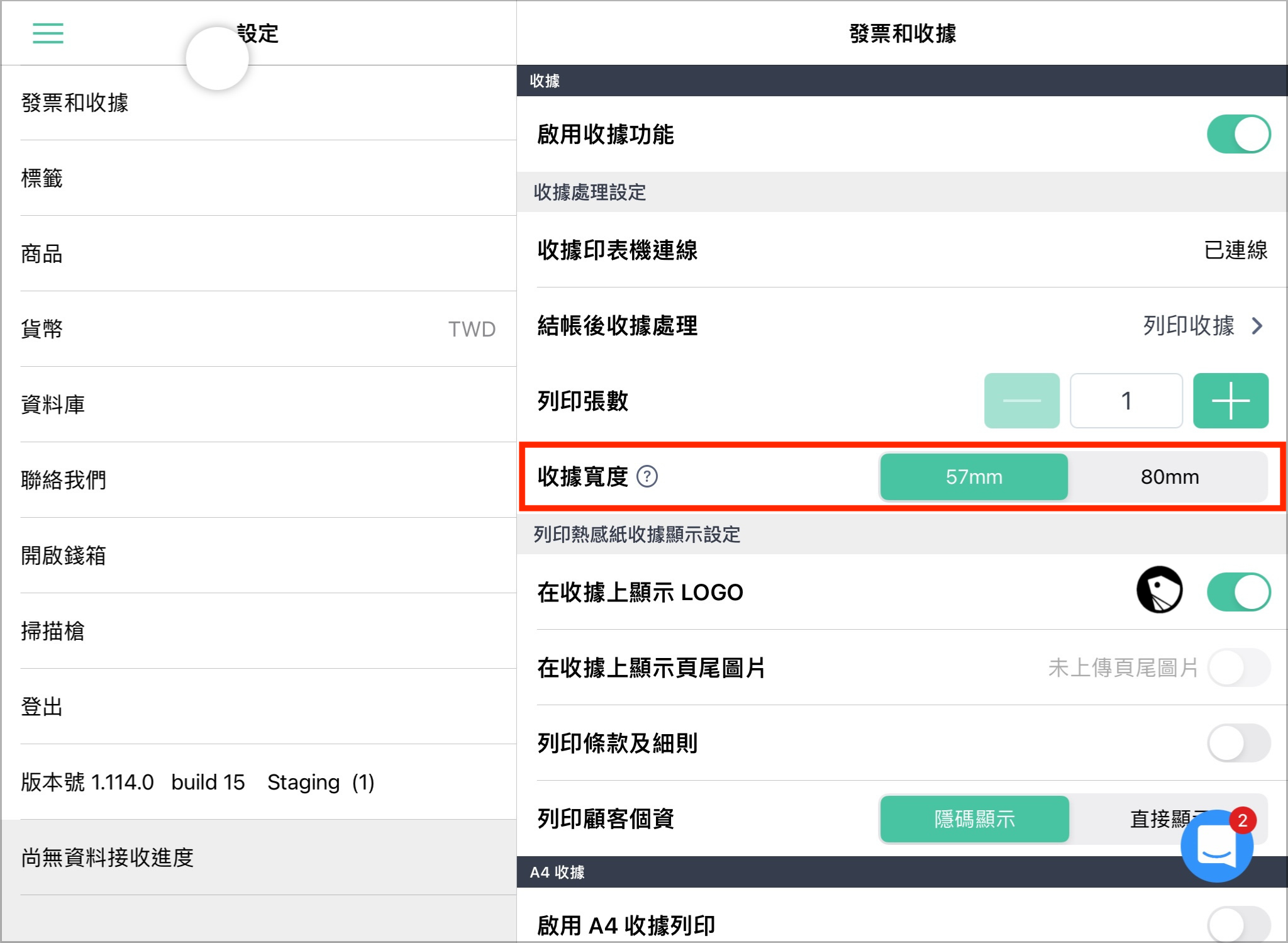

即可在收據寬度欄位選擇 57mm 或 80mm。

＊注意：若 POS App 已連接 mPOP 多功能錢箱，或已啟用發票 / 電子發票功能，則「收據寬度」設定欄位將隱藏且預設為 57mm。

未命名設計 (7).png

依據 POS App 設定的收據寬度選擇「Printable Area」欄位數值，完成後點按右下角的 Apply。

  • 若您於 POS App 設定收據寬度為 57mm，請在此欄位選擇 50.8mm。
    ＊請留意：若您於 POS App 設定收據寬度為 57mm，但「Printable Area」欄位選擇 72mm，則無法列印滿版收據。



  • 若您於 POS App 設定收據寬度為 80mm，請在此欄位選擇 72mm。
    ＊請留意：若您於 POS App 設定收據寬度為 80mm，但「Printable Area」欄位選擇 50.8mm，則會裁切收據列印範圍。





步驟七

SHOPLINE POS 連線設定

1. 將 mCPrint3 CI 連線 iPad。（以下擇一操作）

  • 使用 iPad 充電線連接：使用 iPad 充電線分別插上 iPad 充電孔以及 mCPrint3 CI 的 USB 孔。
  • iPad 連線 mCPrint3 CI 相同 Wi-Fi 方式：用網路線將 Wi-Fi 路由器與mCPrint3 CI 電子發票印表機連接，將 iPad 開啟「設定 > Wi-Fi 」選取相同 Wi-Fi 路由器分享的網路進行連線。

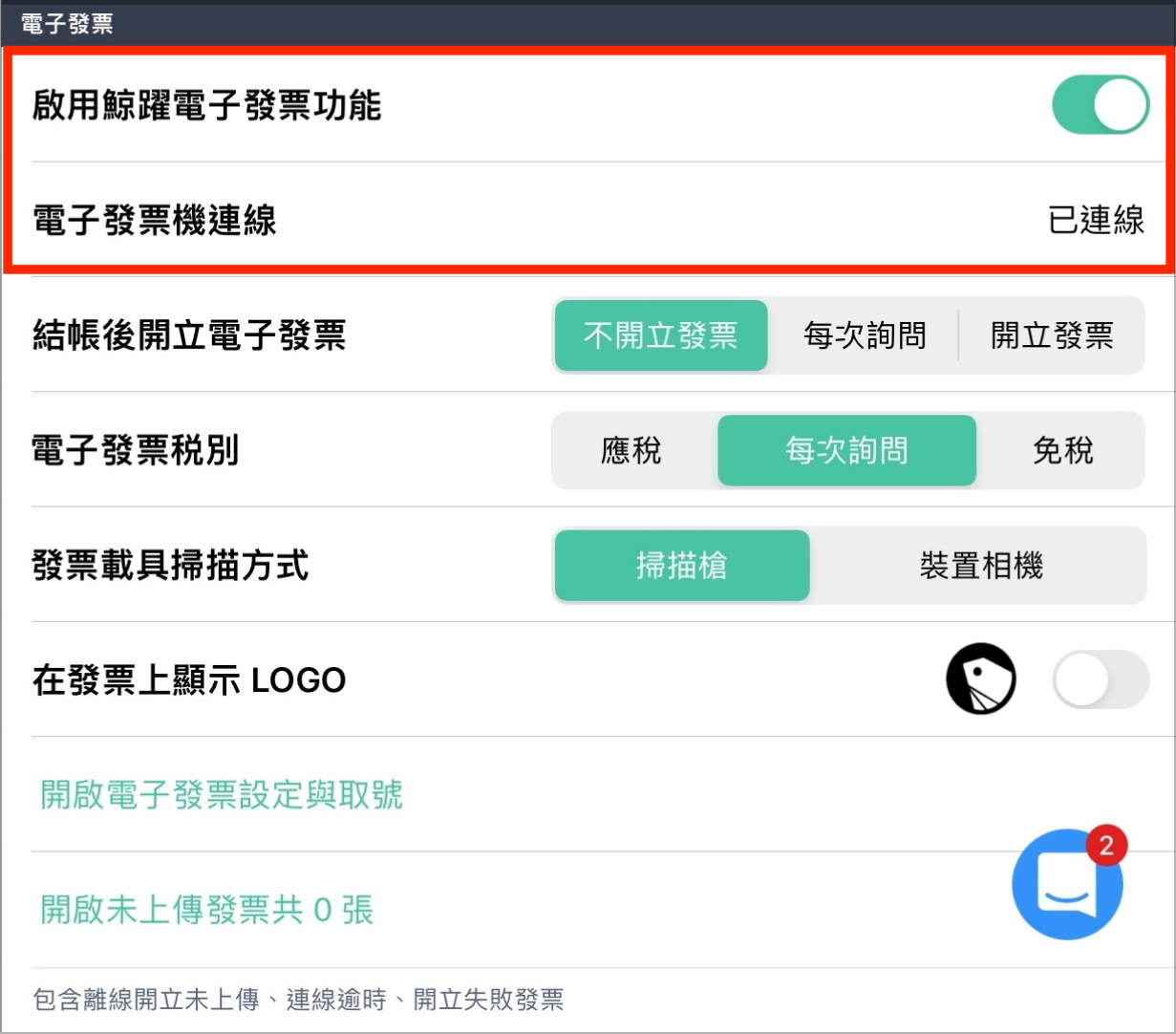

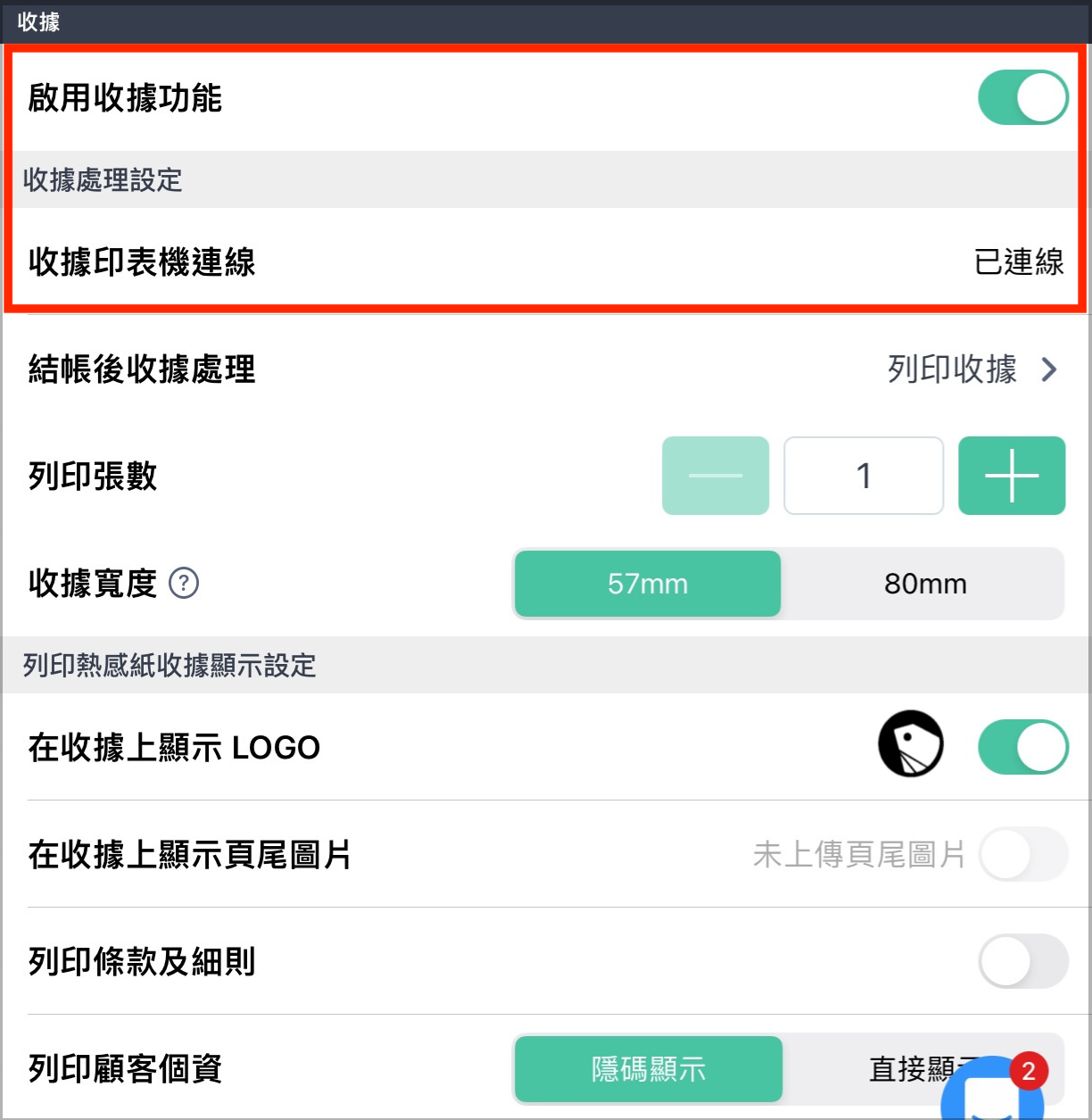

2. 接著打開 SHOPLINE POS App 前往「設定 > 發票和收據 」頁面開啟相關功能。

  • 如您有串接開立電子發票功能，請開啟「電子發票」功能。
  • 如您僅是要列印收據，請開啟「收據」功能。

3. 電子發票機連線或收據印表機連線顯示「已連線」即完成。

未命名設計 (9).png
未命名設計 (8).png

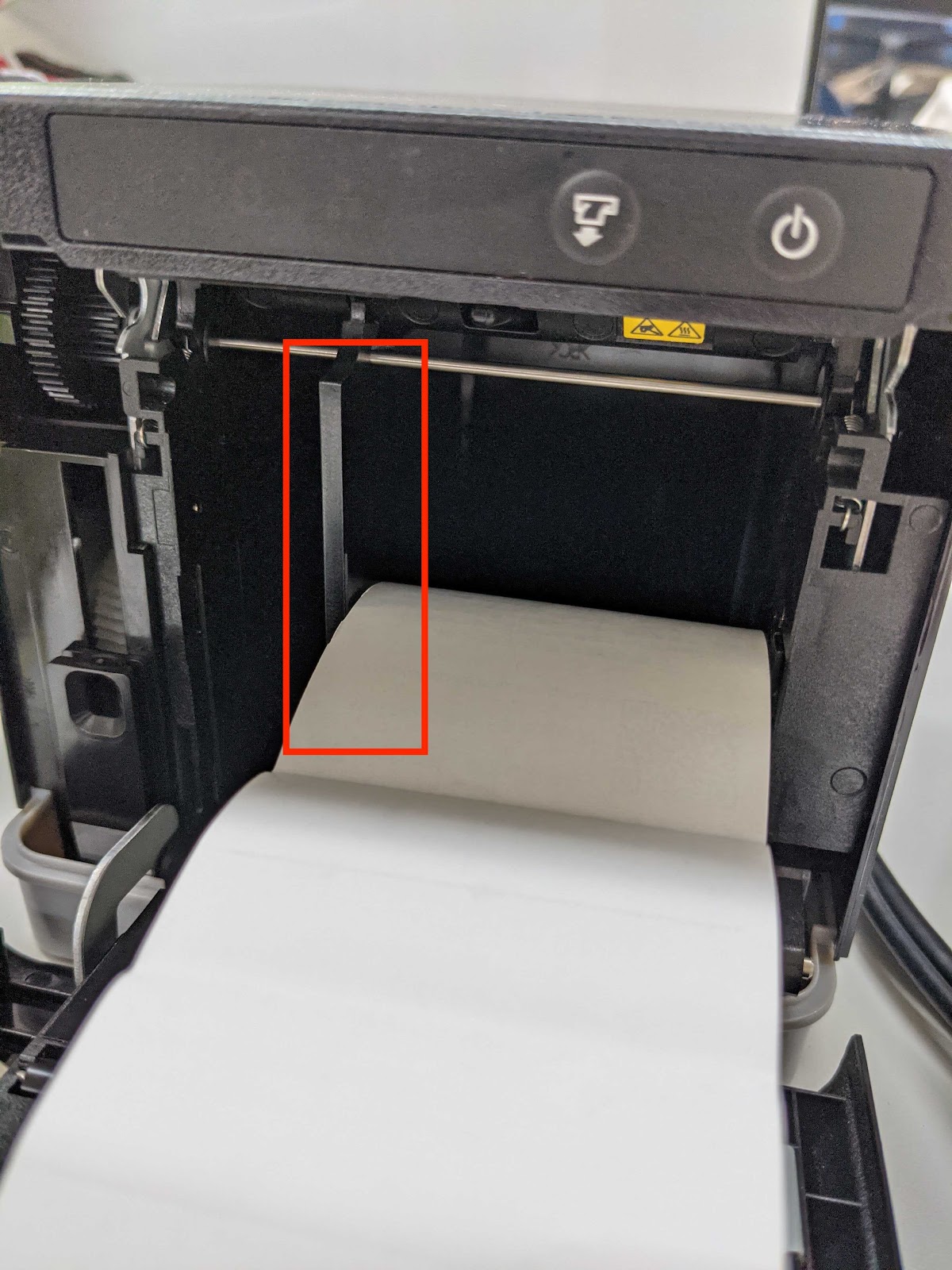

＊注意：請記得安裝黑色擋板，以便固定紙捲。





八、印表機內部清潔保養

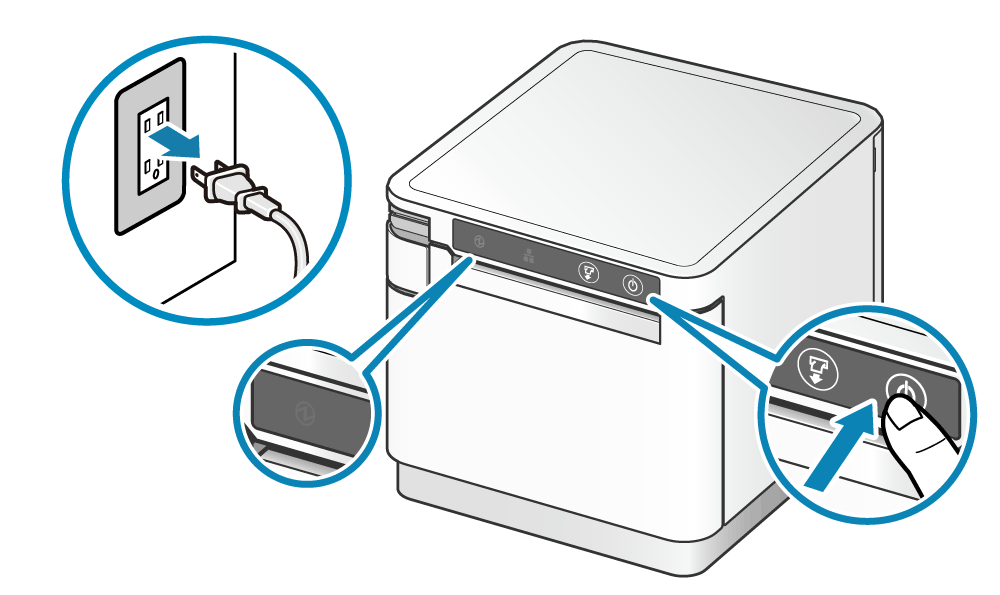

步驟一：關閉電源

關閉電源，然後從電源插座上拔下電源插頭。




步驟二：打開印表機前蓋

拉開前蓋開啟桿 image3.png ，打開印表機前蓋 image5.png。

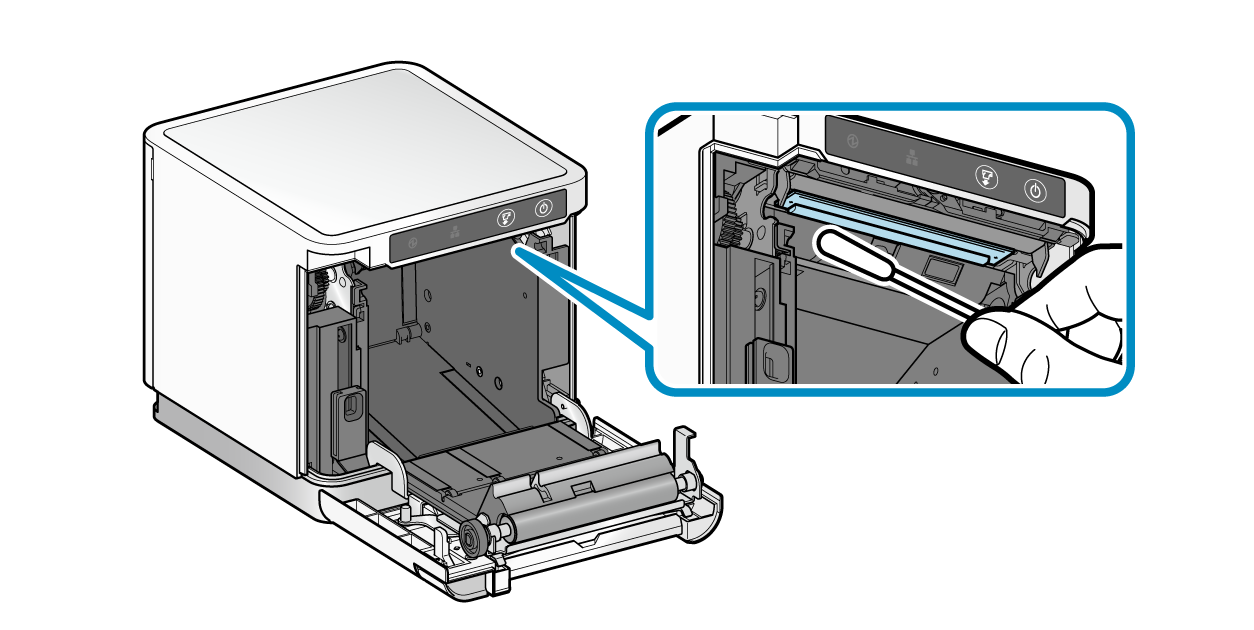

步驟三：清潔熱感印字頭

用乾的棉花棒，將印字頭加熱區擦拭乾淨，清除累積在熱印頭表面上黑色的紙粉塵。






九、保固及注意事項

  1. 產品保固範圍為非人為因素保固一年 ，其中裁刀及熱感印字頭屬耗材消耗品，保固僅三個月。若發生任何故障問題，請由商店後台或 POS App 右下角的圖示與線上顧問聯繫。
  2. mC-Print3 CI 為全面升級版本機型，本機配件之 AC 電源供應器（變壓器）恕不可與 mC-Print3 機型交互使用，否則將可能導致機器受損。
