mCPrint3 電子發票印表機

3. POS.png

SHOPLINE POS 系統搭配的有 mCPrint3 電子發票印表機,安裝的相關步驟請參考以下教學。

mCPrint3 電子發票印表機可以使用兩種方式來連接 POS App,您可以參考以下哪種方式比較適合您的操作:

  1. 使用 iPad 充電線連結 iPad 與 mCPrint3 電子發票印表機
  2. 將 iPad 用 Wi-Fi 方式連接到 mCPrint3 使用網路線連接的路由器

本篇文章將分別介紹:



一、硬體設備需求

在店面設置電子發票印表機所需的硬體清單如下:

  1. Wi-Fi 路由器

  2. mCPrint3 電子發票印表機

  3. 配有 SHOPLINE POS App 的 iPad

  4. iPad 充電線



二、印表機設定

步驟一

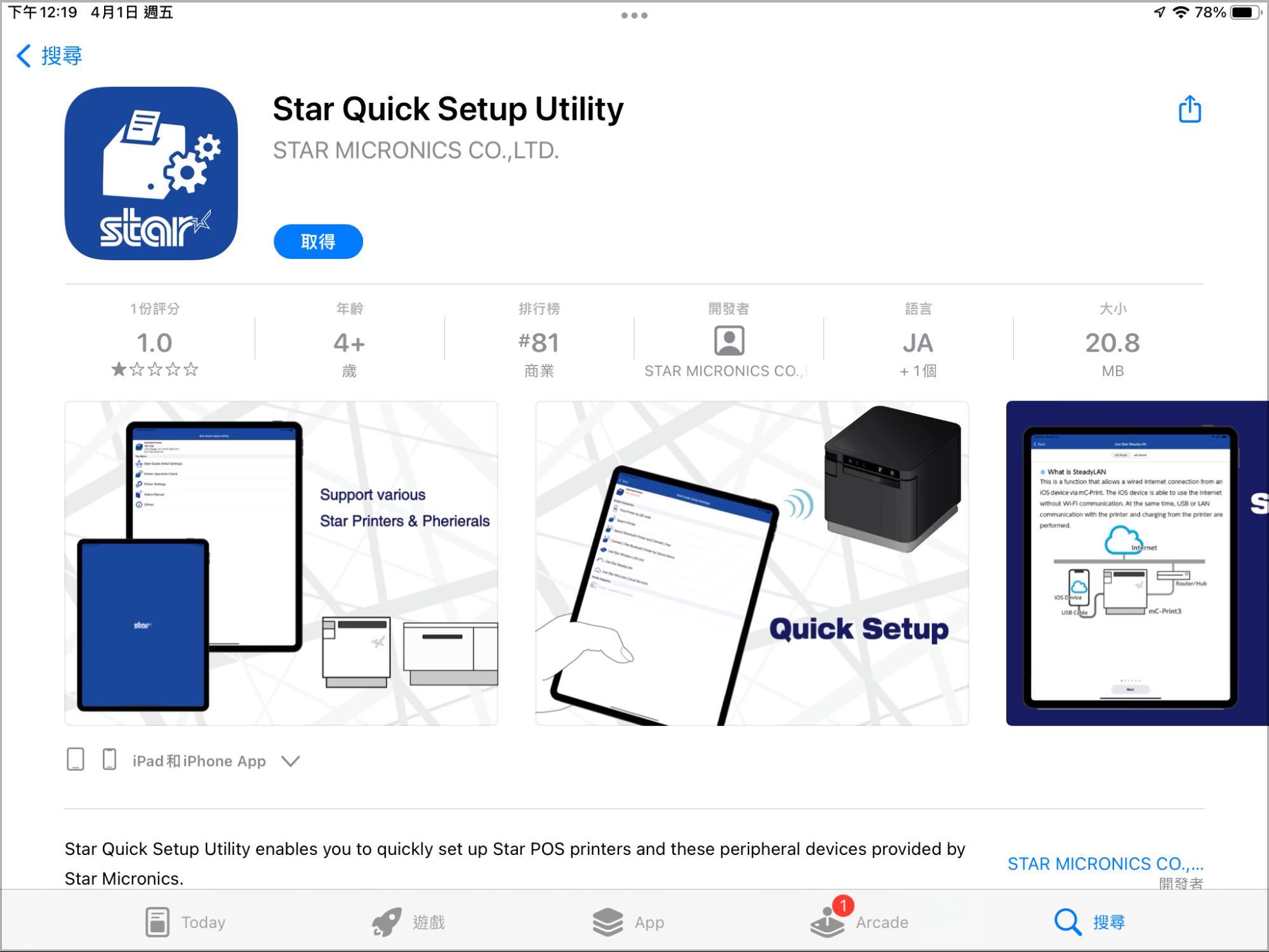

先至 App Store 下載「Star Quick Setup Utility」APP。




步驟二

使用 iPad 充電線連結 iPad 與 mCPrint3 電子發票印表機。




步驟三

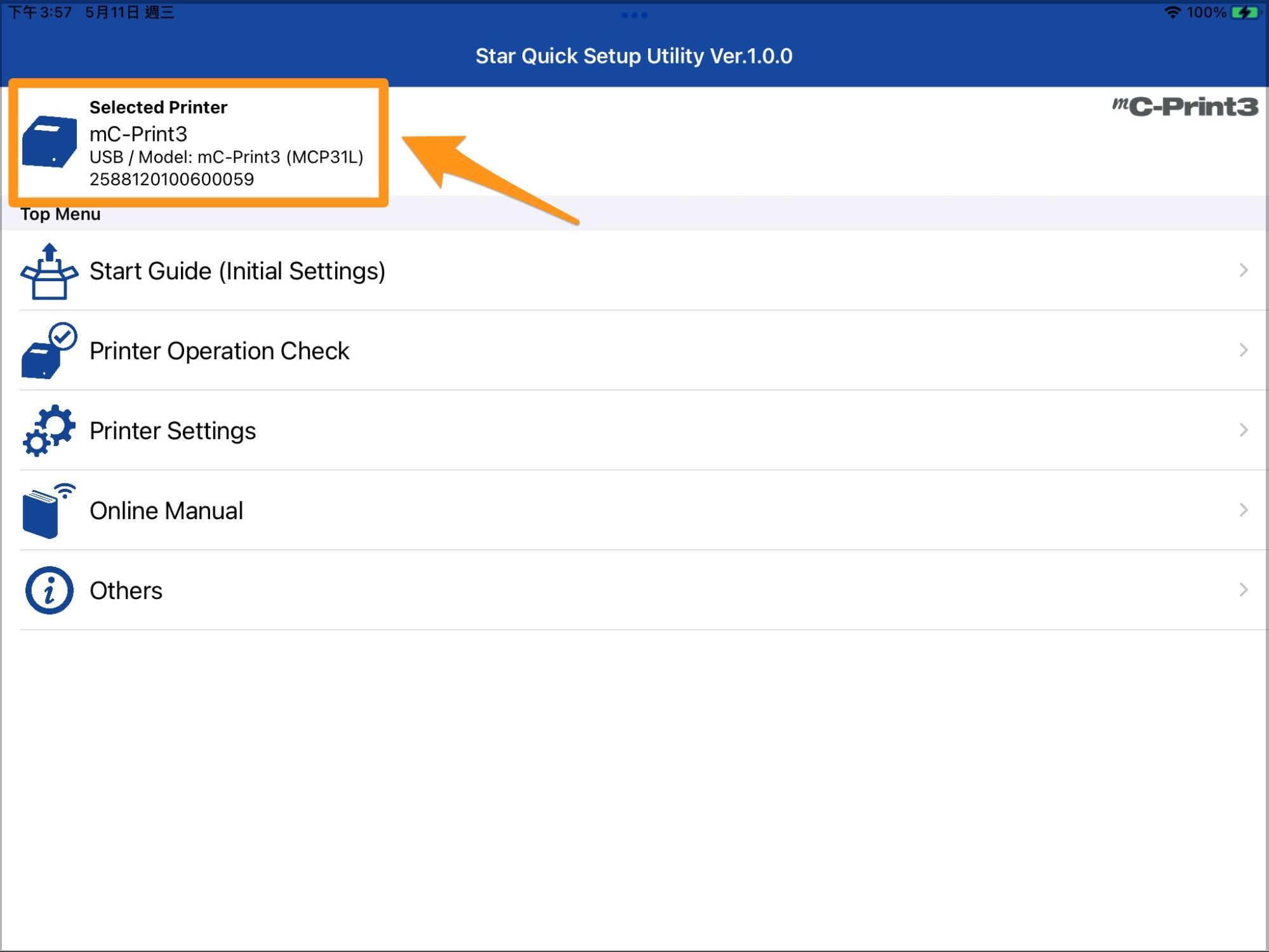

在 iPad 中打開 Star Quick Setup Utility,在「Selected Printer」確認是否有出現 mCPrint3 電子發票印表機。




步驟四

在 Star Quick Setup Utility 畫面中,先點入「Printer Settings」 。




步驟五

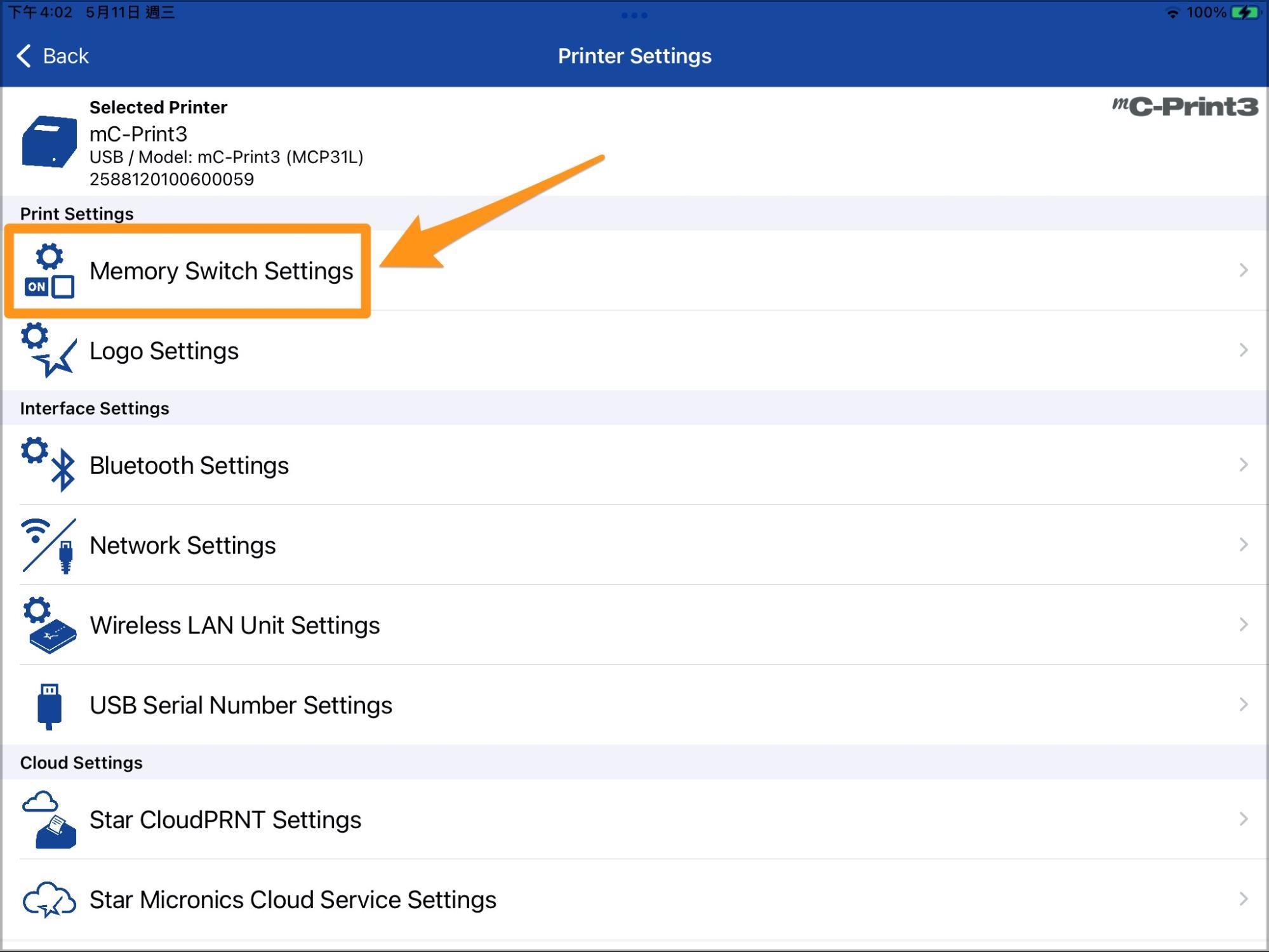

再點入「Memory Switch Settings」。




步驟六

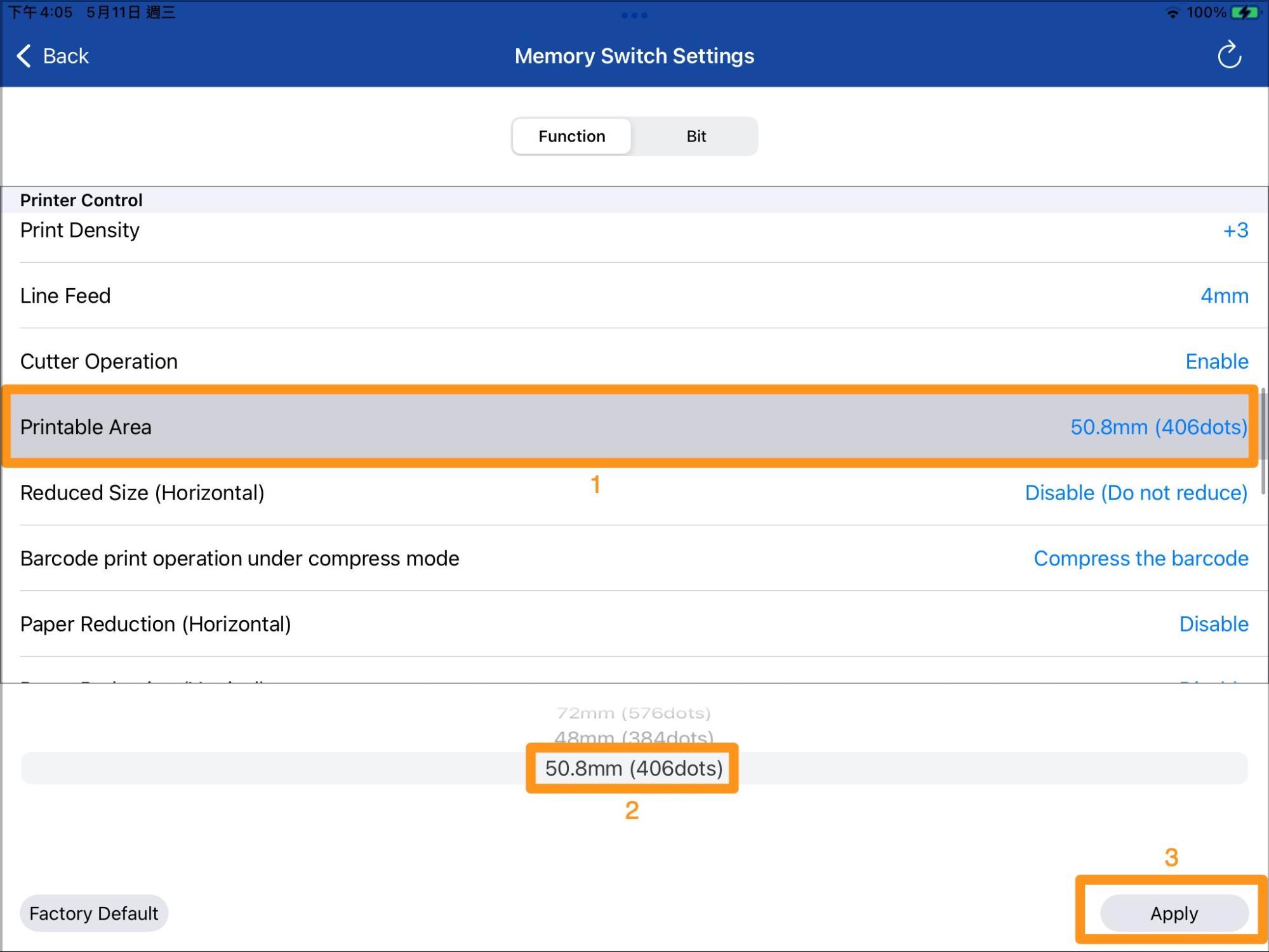

在 Printable Area 選項中點選 50.8mm(406 dots),最後點按右下角的「Apply」按鈕。




POS App 支援設定收據寬度

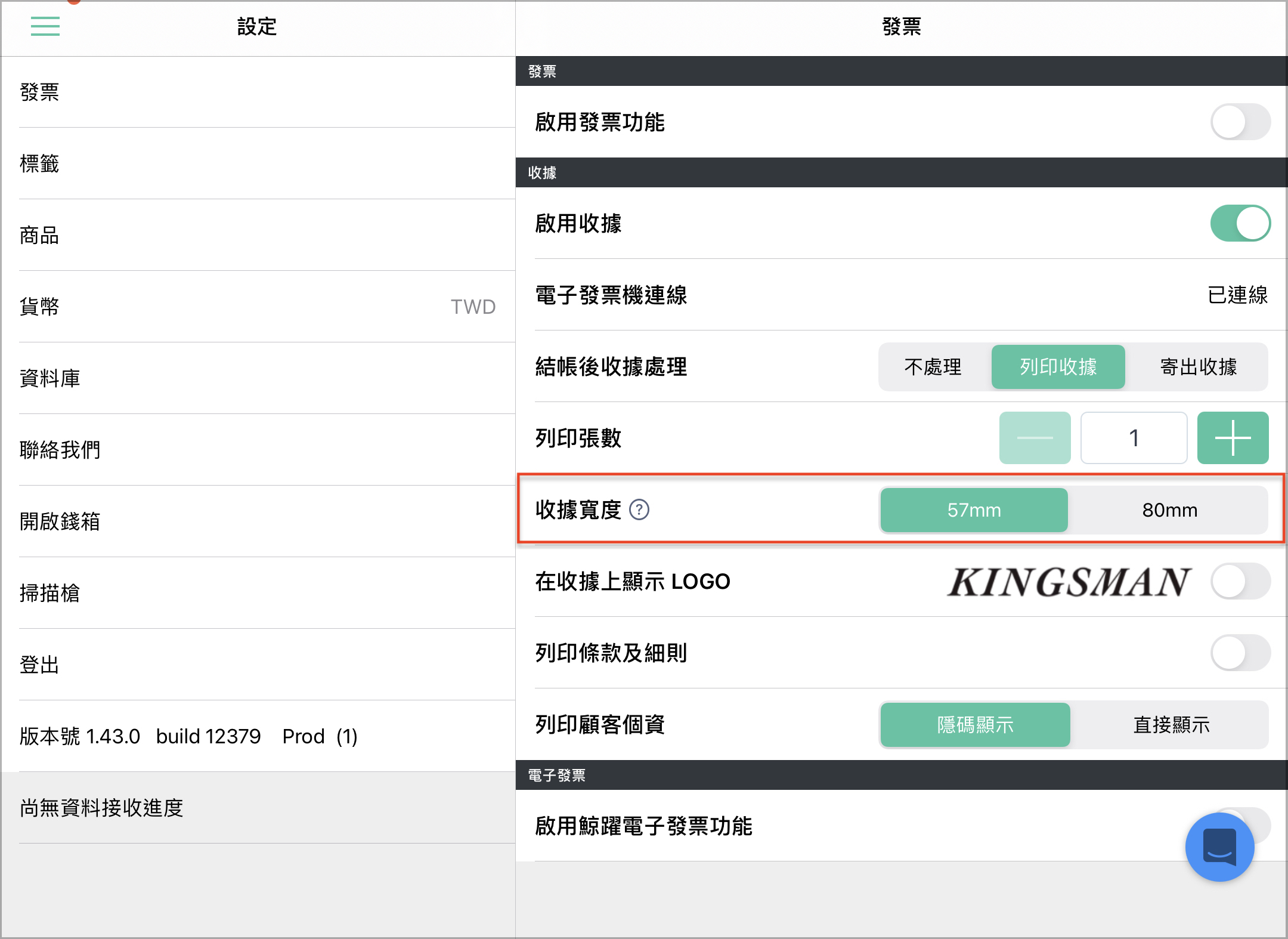

前往「POS App 左側目錄列 > 設定 > 發票」確認以下三項條件皆已符合:

  • 已開啟「啟用收據」開關
  • 電子發票機連線狀態為「已連線」
  • 結帳後收據處理設定為「列印收據」

即可在收據寬度欄位選擇 57mm 或 80mm。

*注意:若 POS App 已連接 mPOP 多功能錢箱,或已啟用發票/電子發票功能,則「收據寬度」設定欄位將隱藏且預設為 57mm


依據 POS App 設定的收據寬度選擇「Printable Area」欄位數值,完成後點按右下角的 Apply。

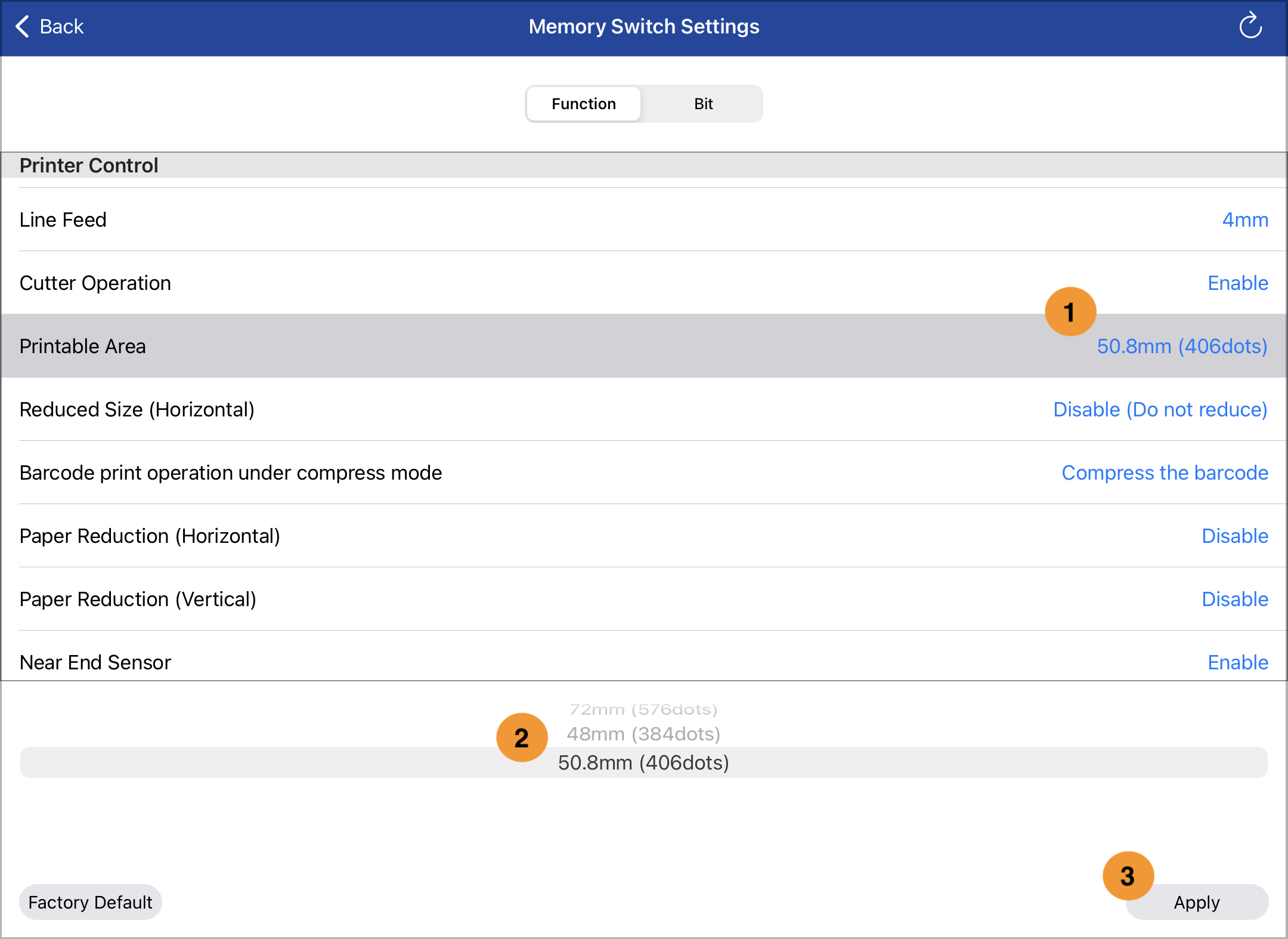

  • 若您於 POS App 設定收據寬度為 57mm,請在此欄位選擇 50.8mm。
    *請留意:若您於 POS App 設定收據寬度為 57mm,但「Printable Area」欄位選擇 72mm,則無法列印滿版收據。

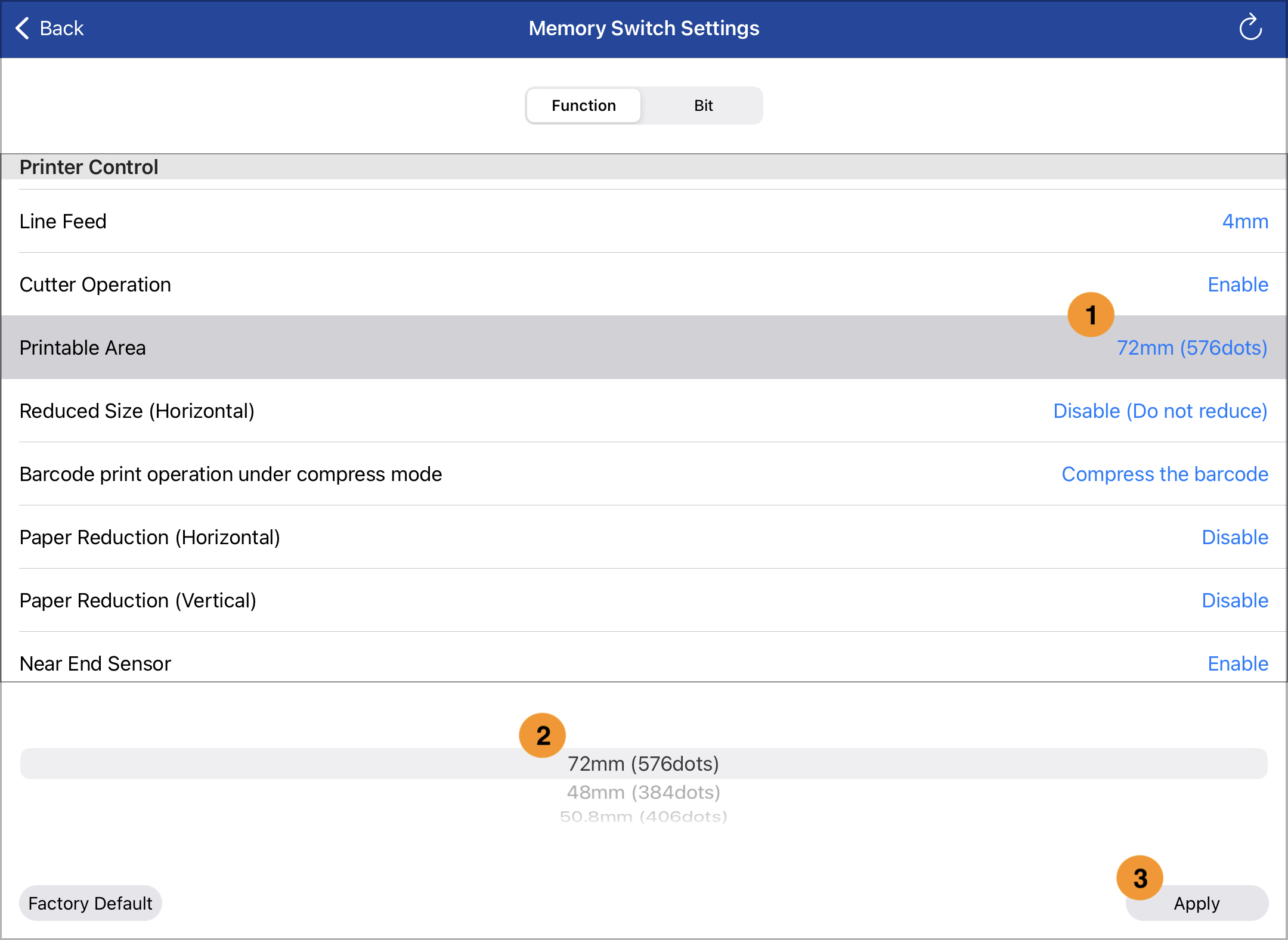

  • 若您於 POS App 設定收據寬度為 80mm,請在此欄位選擇 72mm。
    *請留意:若您於 POS App 設定收據寬度為 80mm,但「Printable Area」欄位選擇 50.8mm,則會裁切收據列印範圍。



步驟七

SHOPLINE POS 連線設定

1. 將 mCPrint3 連線 iPad。(以下擇一操作)

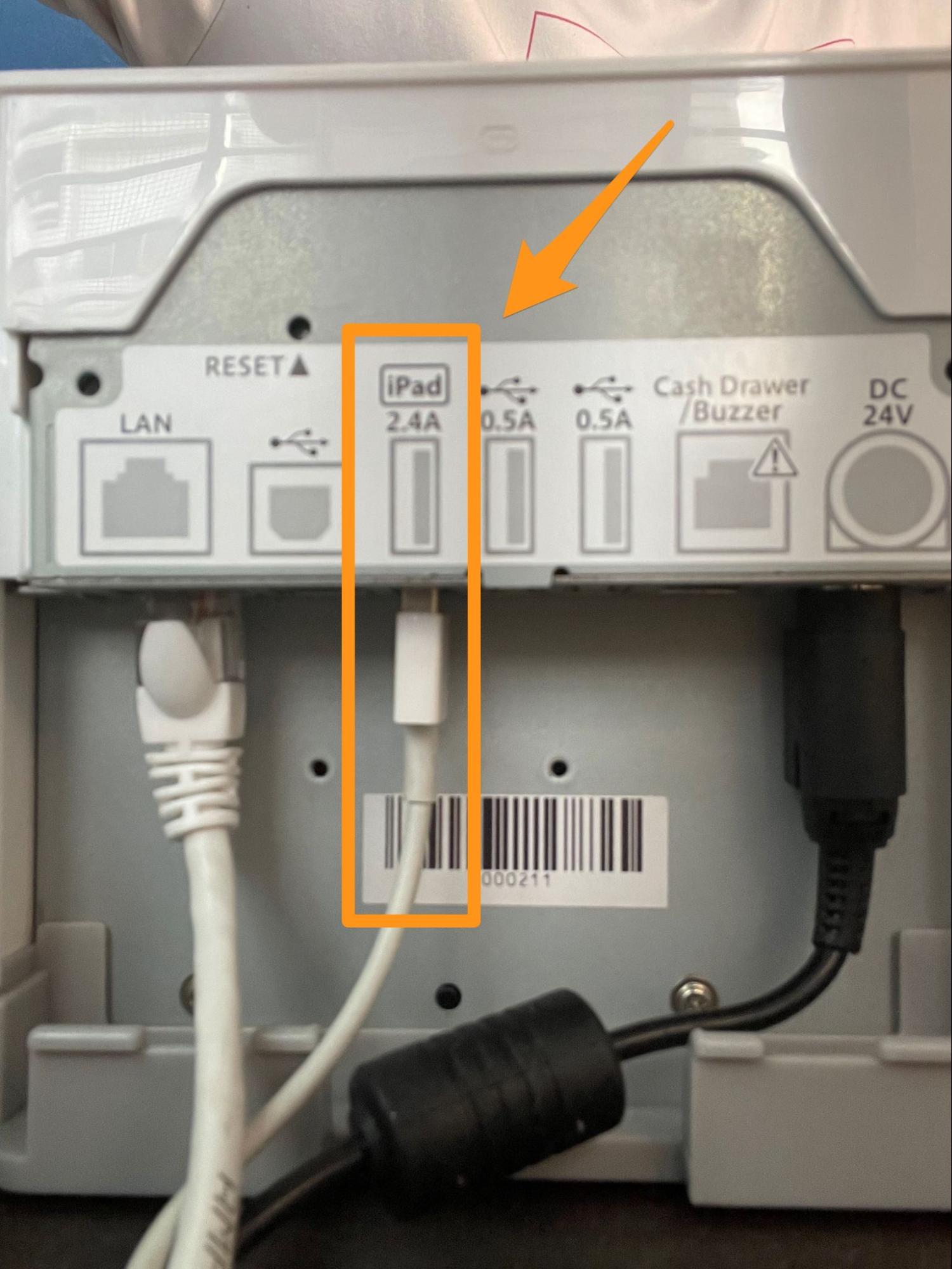

  • 使用 iPad 充電線連接:使用 iPad 充電線分別插上 iPad 充電孔以及 mCPrint3 的 USB 孔。
  • iPad 連線 mCPrint3 相同 Wi-Fi 方式:用網路線將 Wi-Fi 路由器與mCPrint3 電子發票印表機連接,將 iPad 開啟「設定 > Wi-Fi 」選取相同 Wi-Fi 路由器分享的網路進行連線。

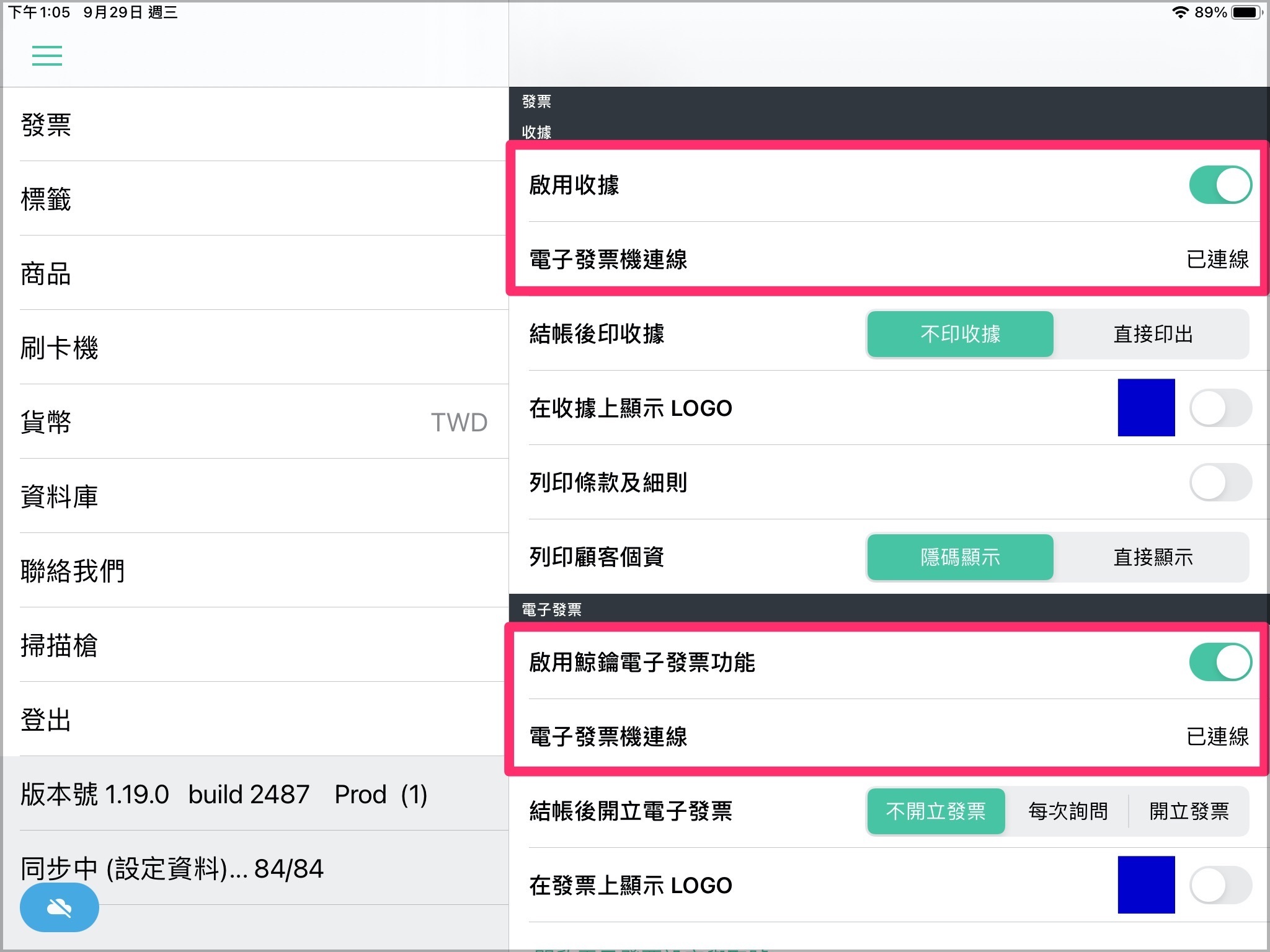

2. 接著打開 SHOPLINE POS App 前往「設定 > 發票 」頁面開啟相關功能。

  • 如您有串接開立電子發票功能,請開啟「電子發票」功能。
  • 如您僅是要列印收據,請開啟「收據」功能。

3. 發票機連線顯示「已連線」即完成。




*注意:請記得安裝黑色板子,以便固定紙捲。



三、重置印表機

請先與線上顧問確認硬體問題後,再操作重置作業,以避免發生不預期狀況。

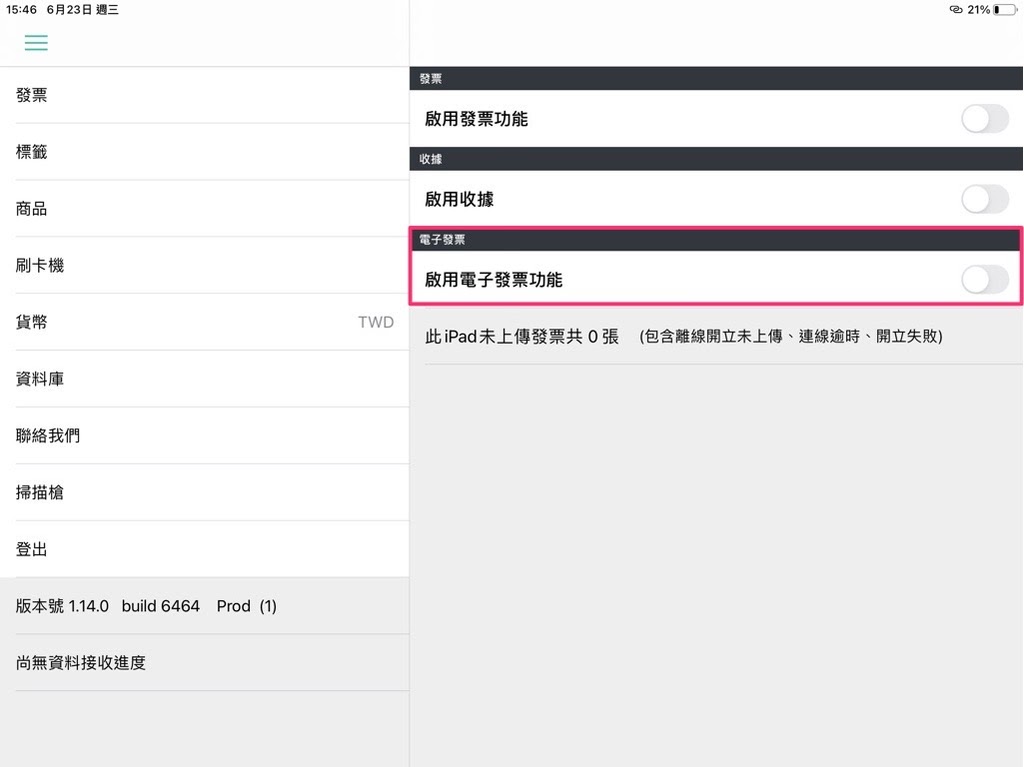

*注意:重置時,請將連接發票印表機、網路數據機的網路線兩端都拔掉重插,且同時請將 POS App「電子發票功能」關閉後,再開始操作重置。




重置步驟如下:

步驟一

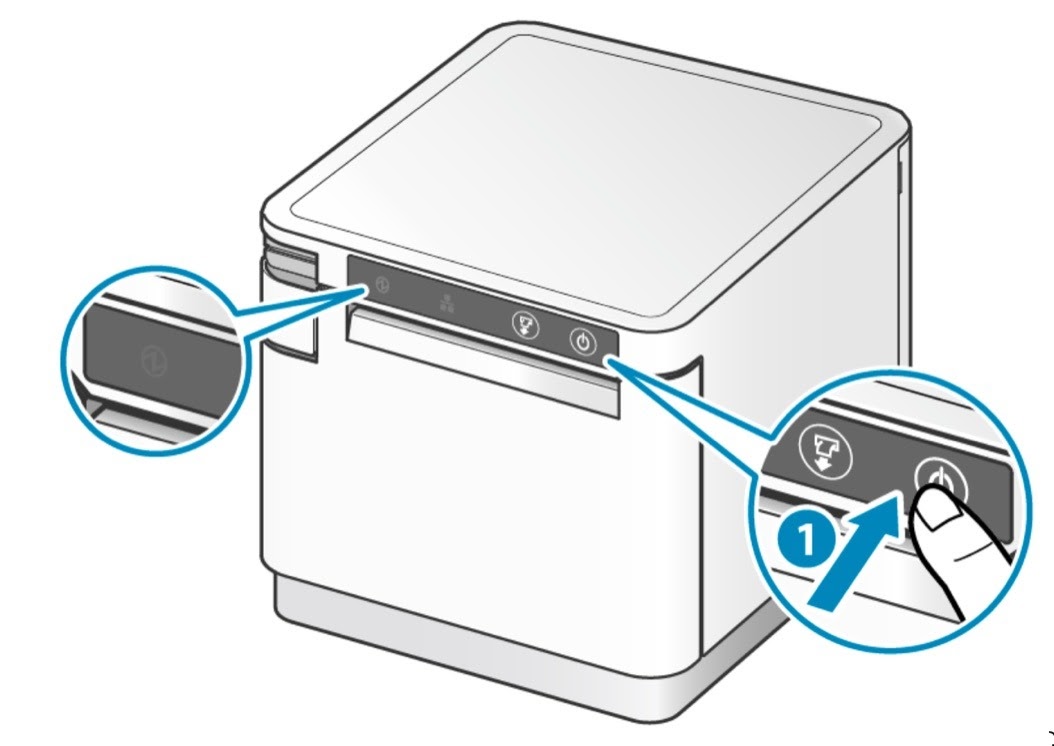

按住印表機前方操作面板右側的電源鍵 ① 一秒以上,關閉印表機電源。




步驟二

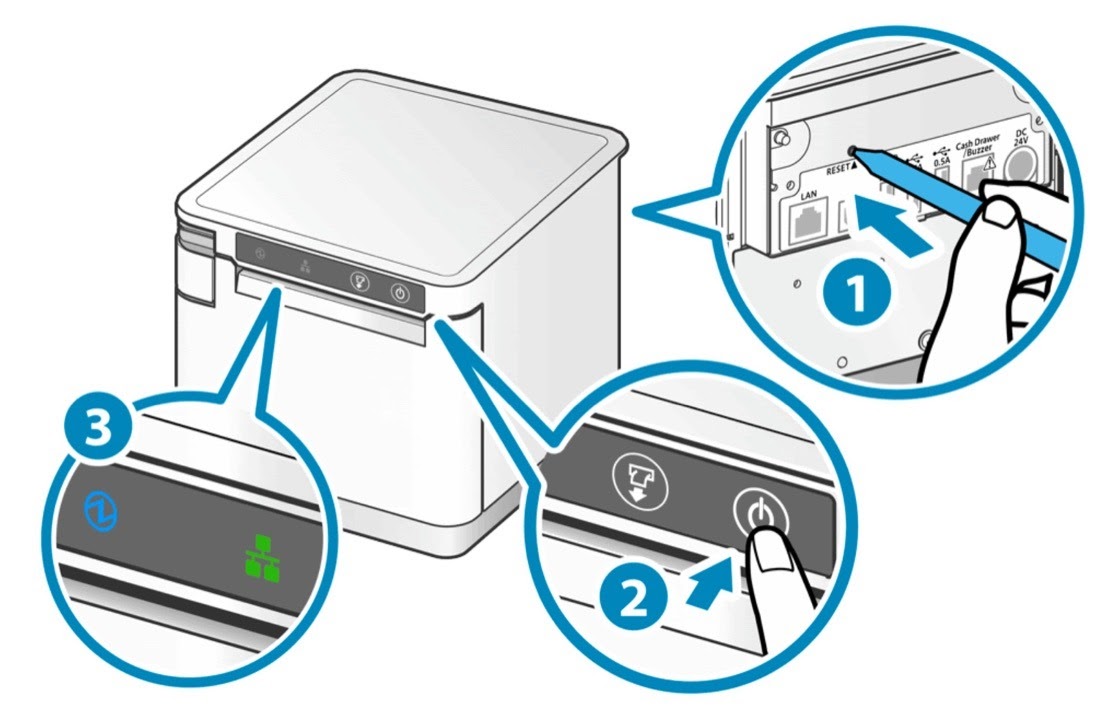

  1. 使用筆尖插入印表機背面的 RESET 紅點 ① 不放。
  2. 按壓 ② 開啟電源,確認電源燈有亮後即可放開 ②(請勿放開 RESET 紅點 ①)
  3. 直​到 ③ 狀態燈號為「藍燈恆亮綠燈閃爍」即可放開 RESET 紅點 ① 按鈕。




步驟三

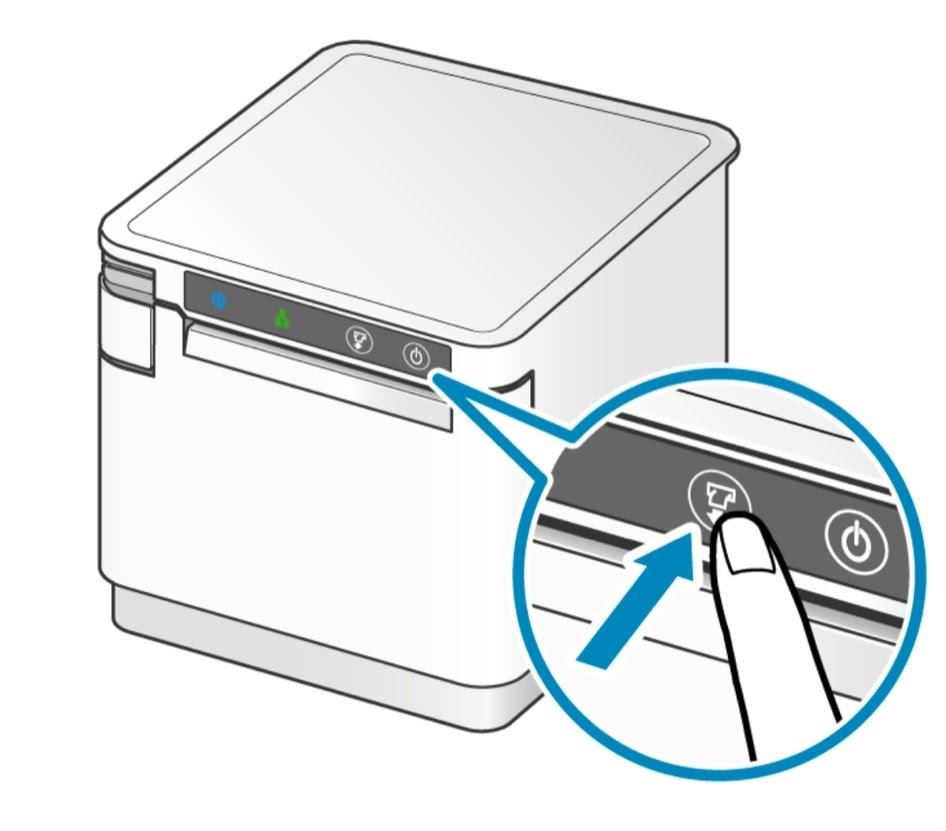

確認燈號為「藍燈恆亮綠燈閃爍」請按押 FEED 鍵不放,直到出單列印硬體資訊(整張單據出完),即完成重置。

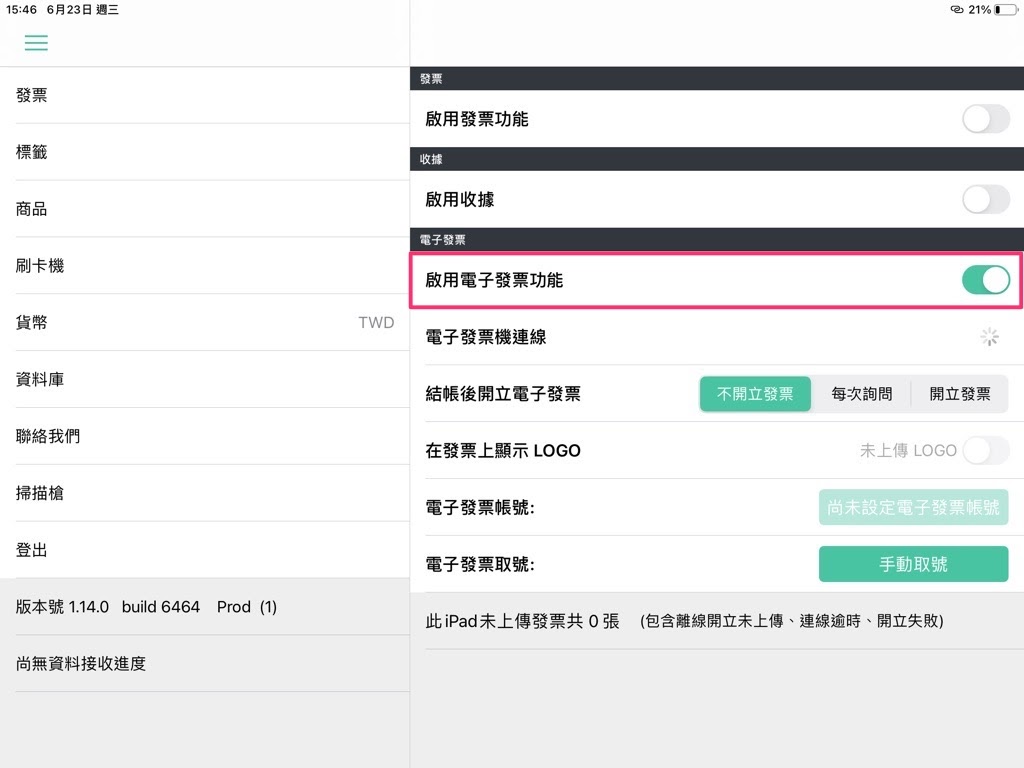

當您重置完成時,請再進到 POS App「設定 > 電子發票」將功能開啟。


四、發票紙捲注意事項

當 POS App 更新到 v 1.20.0 以上版本,系統會於結帳過程中確認「發票紙捲」使用狀況。

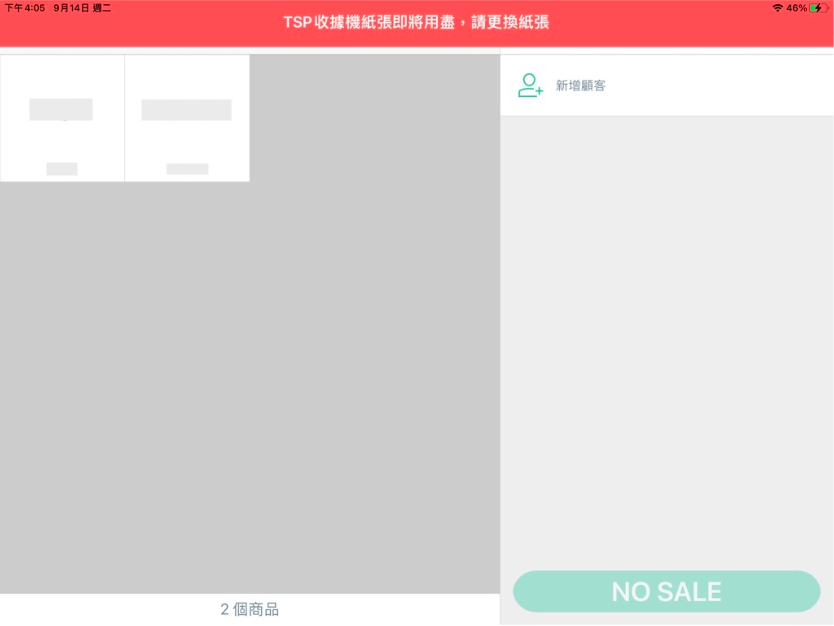

當發票紙捲即將用盡時, POS App 跳出提示「TSP 收據機紙張即將用盡,請更換紙張」,此時仍然可以列印發票/收據,但建議店家每次列印前都先確認紙捲剩餘長度,避免列印一半缺紙,導致列印不完全。

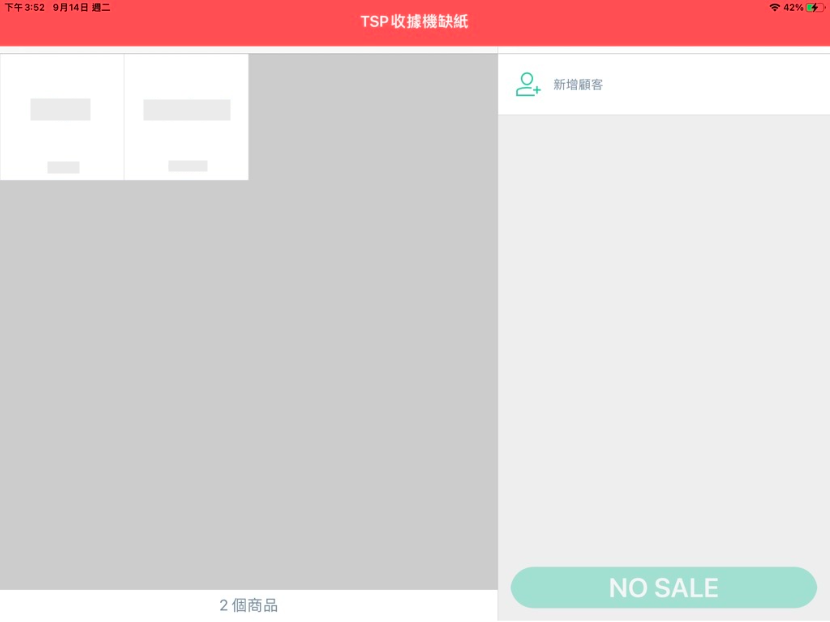

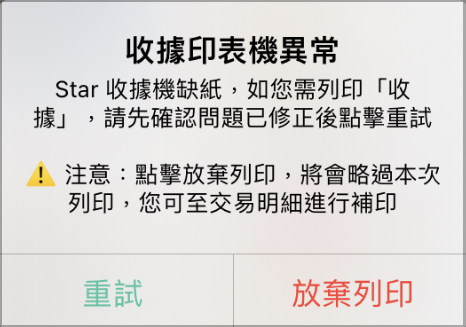

當系統發票紙捲缺紙時, POS App 跳出提示「TSP 收據機缺紙」,此時將無法結帳請更換紙捲後再次操作。


五、印表機內部清潔保養

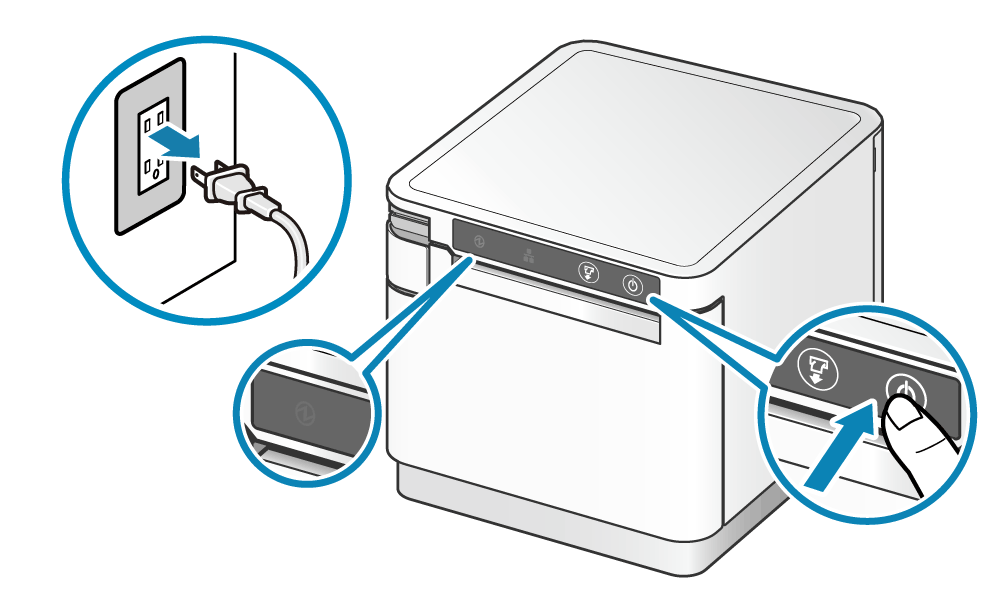

步驟一:關閉電源

關閉電源,然後從電源插座上拔下電源插頭。

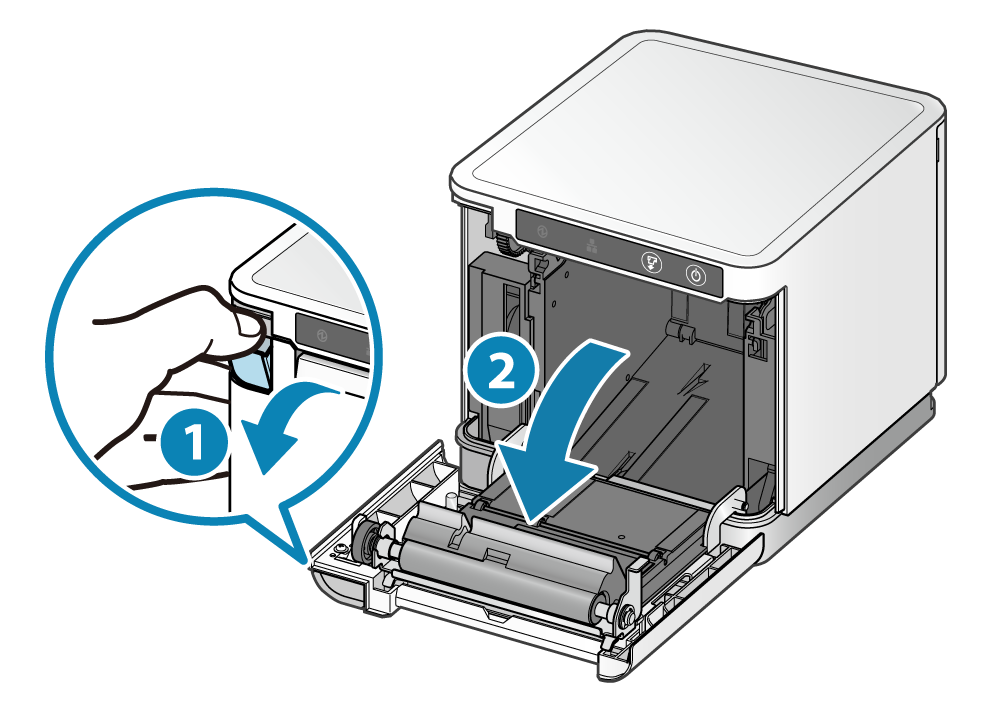

步驟二:打開印表機前蓋

拉開前蓋開啟桿 image3.png ,打開印表機前蓋 image5.png

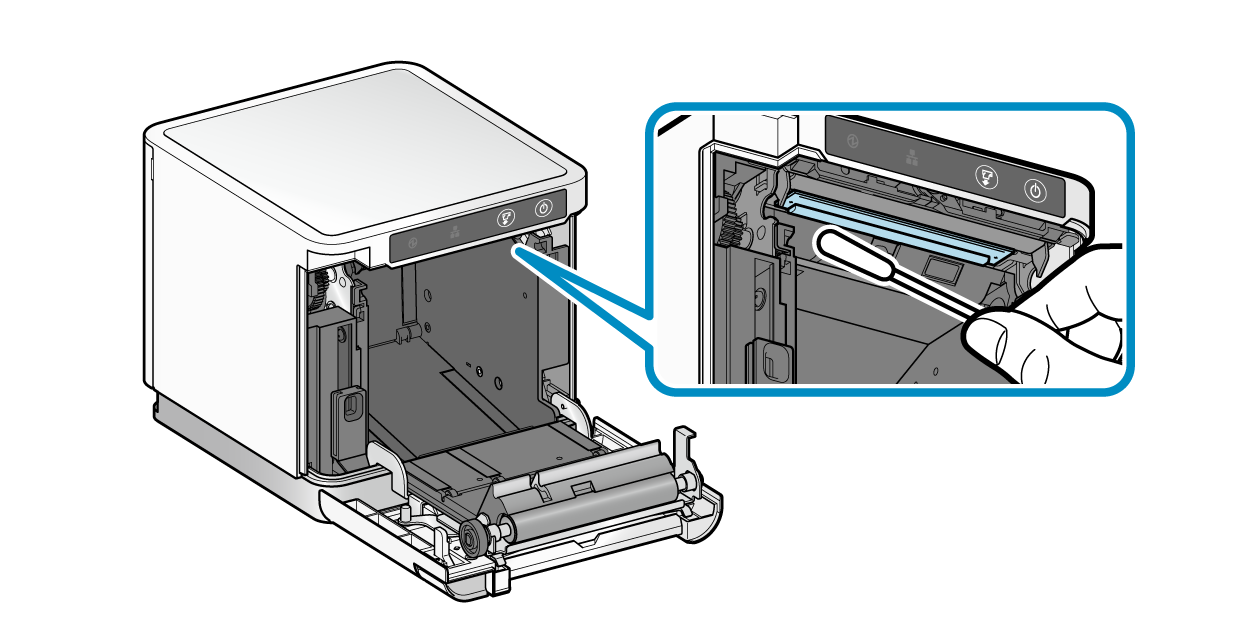

步驟三:清潔熱感印字頭

用乾的棉花棒,將印字頭加熱區擦拭乾淨,清除累積在熱印頭表面上黑色的紙粉塵。
