mCP30 電子發票印表機

3. POS.png

mCP30 電子發票印表機的使用方式為:將 iPad 用 Wi-Fi 方式連接到 MCP30 使用網路線連接的路由器,即可以將 MCP30 與 POS App 連線。

本篇文章將分別介紹:



一、硬體設備需求

在店面設置電子發票印表機所需的硬體清單如下:

  1. Wi-Fi 路由器
  2. 網路線
  3. mCP30 電子發票印表機
  4. 配有 SHOPLINE POS App 的 iPad



二、硬體安裝

步驟一

請將 mCP30 的電源線,正確連接電源以及 mCP30 後方 DC 24V 插孔




步驟二

請將分享器插上電源,網路線兩頭分別連接:

  • 分享器非 WAN 插孔的任意孔位
  • mCP30 後方 LAN 插孔




步驟三

至 iPad 「設定 > Wi-Fi」頁面,選擇該分享器的網路連線。




三、印表機設定

步驟一

請先至 iPad 的 App Store,搜尋並下載「Star Quick Setup Utility」APP。




步驟二

在 iPad 中打開 Star Quick Setup Utility,在 Selected Printer」確認是否有出現 mCP30 電子發票印表機。(請先確保印表機有正常依照上述方式連線,畫面中會顯示 mC-Print3 是正常的)




步驟三

在 Star Quick Setup Utility 畫面中,先點入 Printer Settings 。




步驟四

再點入「Memory Switch Settings」。




步驟五

在 Printable Area 選項中選取 50.8mm(406 dots),最後點按右下角的 Apply 。




POS App 支援設定收據寬度

前往「POS App 左側目錄列 > 設定 > 發票」確認以下三項條件皆已符合:

  • 已開啟「啟用收據」開關
  • 電子發票機連線狀態為「已連線」
  • 結帳後收據處理設定為「列印收據」

即可在收據寬度欄位選擇 57mm 或 80mm。

*注意:若 POS App 已連接 mPOP 多功能錢箱,或已啟用發票/電子發票功能,則「收據寬度」設定欄位將隱藏且預設為 57mm。


依據 POS App 設定的收據寬度選擇「Printable Area」欄位數值,完成後點按右下角的 Apply。

  • 若您於 POS App 設定收據寬度為 57mm,請在此欄位選擇 50.8mm。
    *請留意:若您於 POS App 設定收據寬度為 57mm,但「Printable Area」欄位選擇 72mm,則無法列印滿版收據。

  • 若您於 POS App 設定收據寬度為 80mm,請在此欄位選擇 72mm。
    *請留意:若您於 POS App 設定收據寬度為 80mm,但「Printable Area」欄位選擇 50.8mm,則會裁切收據列印範圍。



步驟六

打開 SHOPLINE POS App ,前往「設定 > 發票」頁面開啟相關功能。

  • 如您有串接開立電子發票功能,請開啟「電子發票」功能。
  • 如您僅是要列印收據,請開啟「收據」功能。
  • 發票機連線顯示「已連線」即完成。




*注意:請記得安裝黑色板子,以便固定紙捲。


四、重置印表機

請先與線上顧問確認硬體問題後,再操作重置作業,以避免發生不預期狀況。

*注意:重置時,請將連接發票印表機、網路數據機的網路線兩端都拔掉重插,且同時請將 POS App「電子發票功能」關閉後,再開始操作重置。




重置步驟如下:

步驟一

按住印表機前方操作面板右側的電源鍵 ① 一秒以上,關閉印表機電源。


步驟二

    1. 使用筆尖插入印表機背面的 RESET 紅點 ① 不放。
    2. 按壓 ② 開啟電源,確認電源燈有亮後即可放開 ②(請勿放開 RESET 紅點 ①)
    3. 直​到 ③ 狀態燈號為「藍燈恆亮綠燈閃爍」即可放開 RESET 紅點 ① 按鈕。


步驟三

確認燈號為「藍燈恆亮綠燈閃爍」請按押 FEED 鍵不放,直到出單列印硬體資訊(整張單據出完),即完成重置。


當您重置完成時,請再進到 POS App「設定 > 電子發票」將功能開啟。




五、發票紙捲注意事項

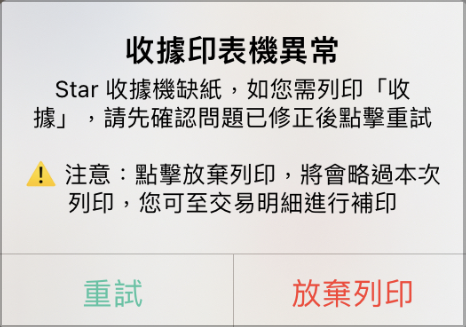

當系統發票紙捲缺紙/紙捲用盡時, POS App 跳出提示「 TSP 收據機缺紙 」,此時將無法結帳,請更換紙捲後再次操作,補完發票紙後會自動補印先前未列印完成的發票。




六、印表機內部清潔保養

步驟一:關閉電源

關閉電源,然後從電源插座上拔下電源插頭。




步驟二:打開印表機前蓋

拉開前蓋開啟桿 ,打開印表機前蓋




步驟三:清潔熱感印字頭

用乾的棉花棒,將印字頭加熱區擦拭乾淨,清除累積在熱印頭表面上黑色的紙粉塵。
