Brother QL-810W 标签机安装

Avatar
SHOPLINE TW Copywriters


Brother QL-810W 是目前唯一有串接的无线标签机，店家若想透过 iPad 点选列印商品标签，则需使用 810W（标签机）。

以下将分别介绍：



一、列印商品标签前的注意事项

若希望透过 SHOPLINE POS APP 列印商品标签，请务必确认以下事项：

1. Brother QL-810W 已正常连线。

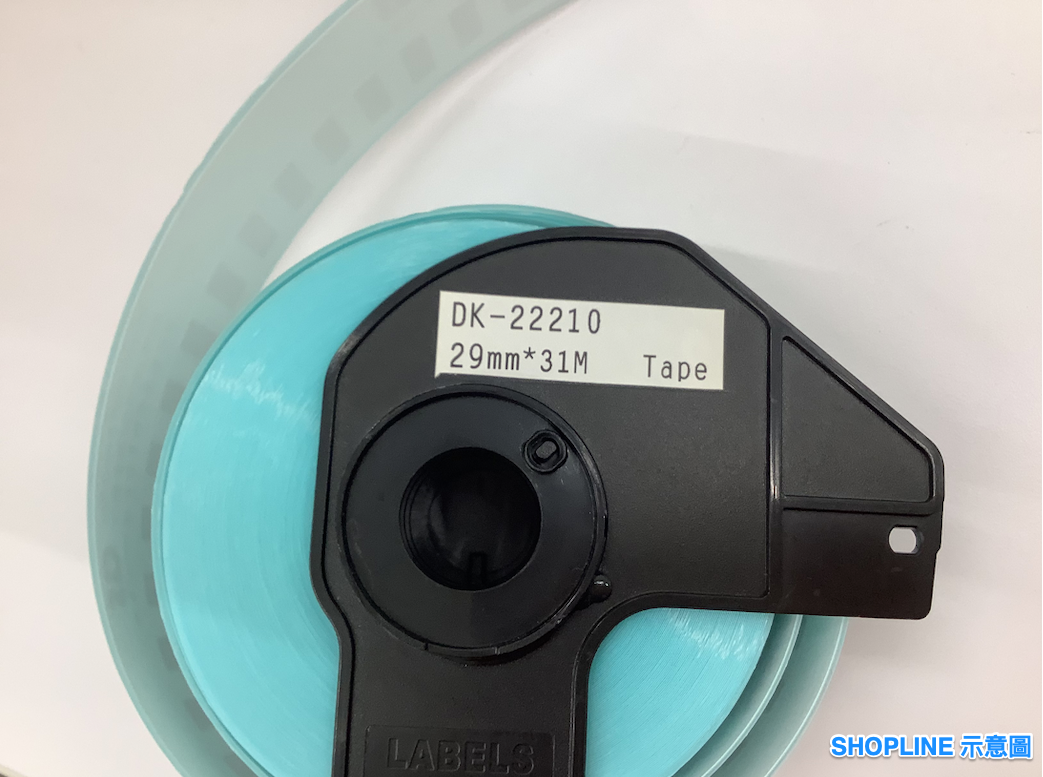

2. 使用支援的支架 DK-22210（若是透过 SHOPLINE POS 硬体专卖店购买会一并附赠）。


3. 使用正确的标签纸型号：29 mm 双层中一刀标签纸卷，并正确安装，而标签纸规格有两种，分为大标签和小标签。

  • 大标签：长 42 mm、宽 29 mm
  • 小标签：长 25 mm、宽 15 mm




二、系统列印标签时的判断依据

  • 大标签纸的商品名称最多支援以两行显示，且每一行上限为 22 字元 ，建议不超过字元限制，若超过会自动跳下一行。
  • 全型符号、空格皆会被判断成不同字串。
  • 中文字是单独文字不与英文、数字、半型符号视为同一字串。

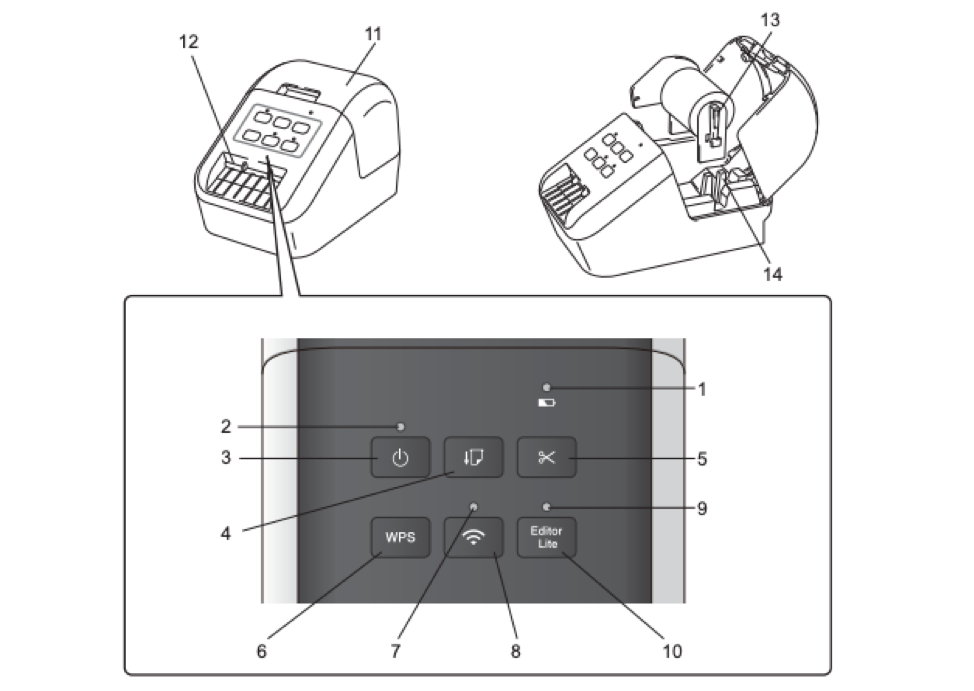

三、外观介绍

A. 正面

  1. 电池 LED
  2. 状态 LED
  3. 电源按键
  4. 送纸按键
  5. 裁刀按键
  6. WPS 按键
  7. Wi-Fi LED
  8. Wi-Fi 按键
  9. Editor Lite LED
  10. Editor Lite 按键
  11. DK 标签纸卷轴护盖
  12. 标签指出纸处
  13. 卷轴臂
  14. 卷轴导轨

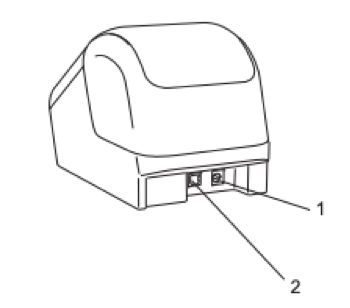

B. 背面

  1. AC 电源转接器连接埠
  2. USB 连接埠



四、基本操作

A. 开启电源

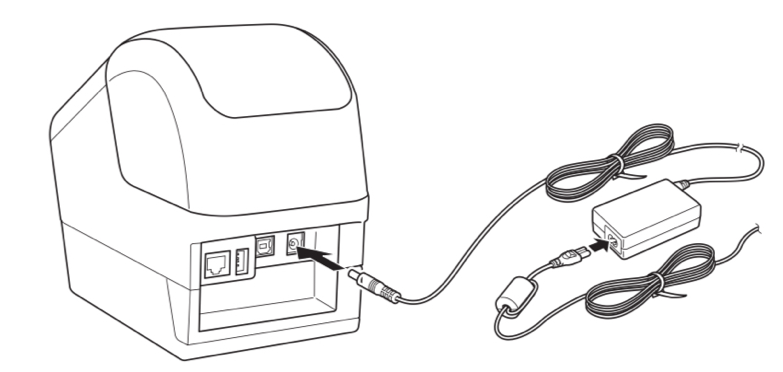

使用 AC 电线连接标签机与 AC 电源转换器，接着将 AC 电线插入电源插座中后即可。

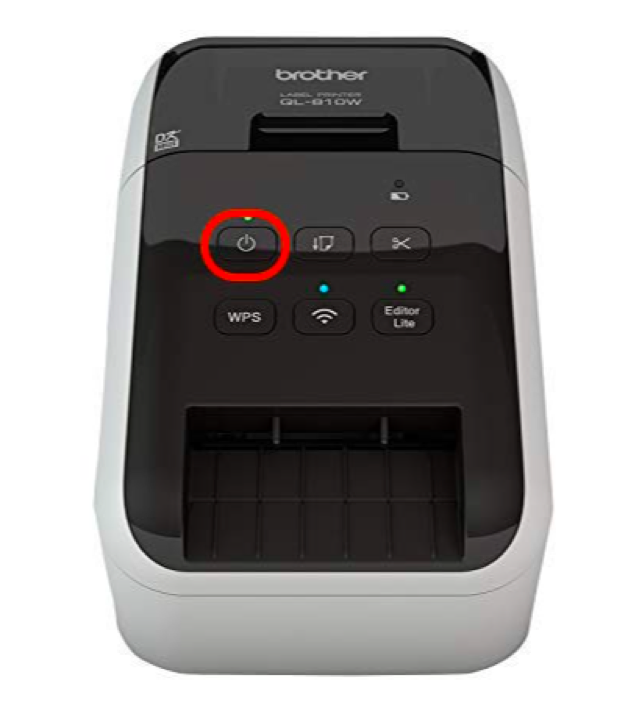

按下开关。




B. 设定标签机网路连线

在使用标签机前，请确定标签机与 iPad 是否使用 SHOPLINE 的 Wi-Fi 网路。

若尚未连线或是无法连线时，请依照设定 ASUS RT-N12+B1 Wi-Fi 分享器 进行。

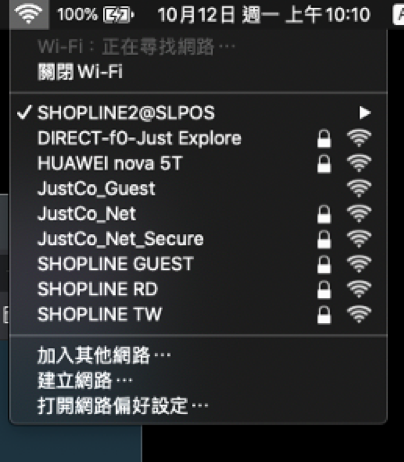

  1. 选择已建立好的 Wi-Fi 并输入密码后连上:

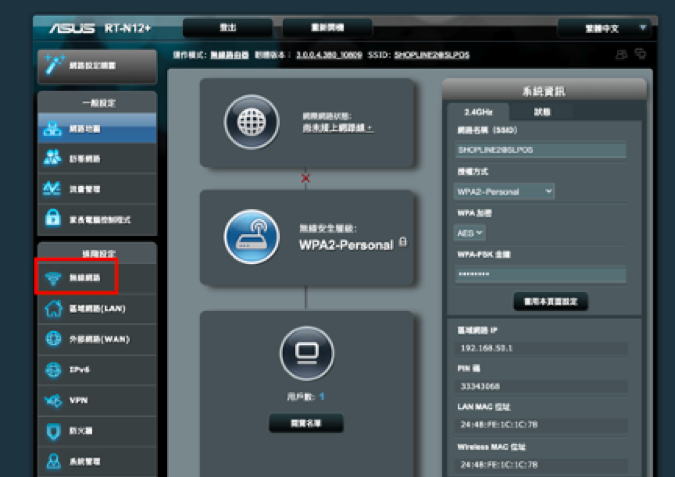

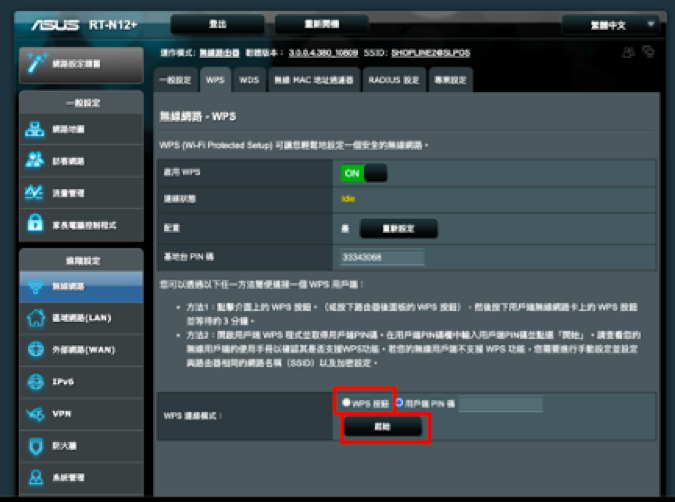

  2. 回到设定 ASUS 网路设定画面，选取左侧边栏位「无线网路」的选项。

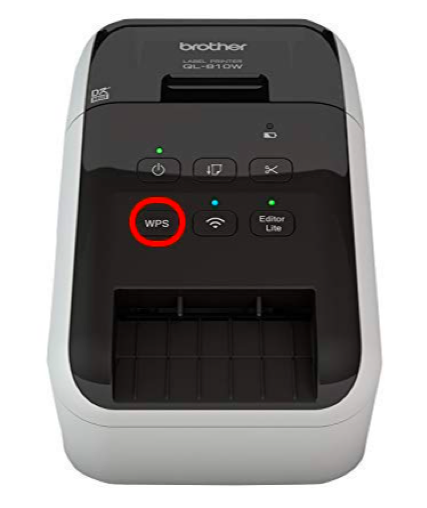

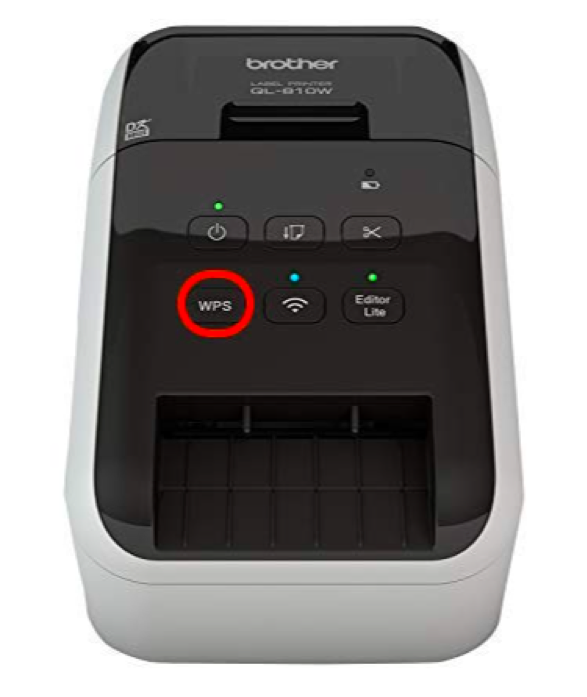

  3. 将标签机放置在网路分享器对面后，按下标签机上中下排的「 WPS 」按钮，按下后回到 ASUS 网路设定画面点选「 WPS 按钮 > 启始」。

  4. 待连线状态显示为 「 Success 」便为设定成功。若无法成功连线请重复前一步骤之动作直到连线上为止。
  5. 请将 iPad 的 Wi-Fi 功能开启并连接新建立好的 Wi-Fi。

C. 连线 POS APP

  • 标签机连线分享器，有网路状态：请先确认 iPad 与标签机是连线到同一个网路分享器或是网路数据机。
  • 标签机未连线分享器，无网路状态：请开启 iPad 「设定 > Wi-Fi」找到「 XXX QL-810W 」的网路，并连线到该 Wi-Fi 。
    • 提醒您，连线到无网路的标签机时， POS APP 将也会失去连线，请记得于此期间尽量不操作 POS APP 结帐等相关作业，待列印完标签后，再连线到正常可上网的网路。

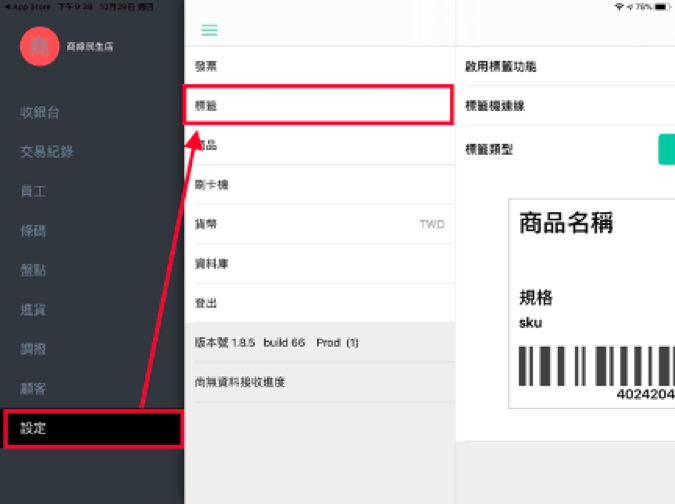

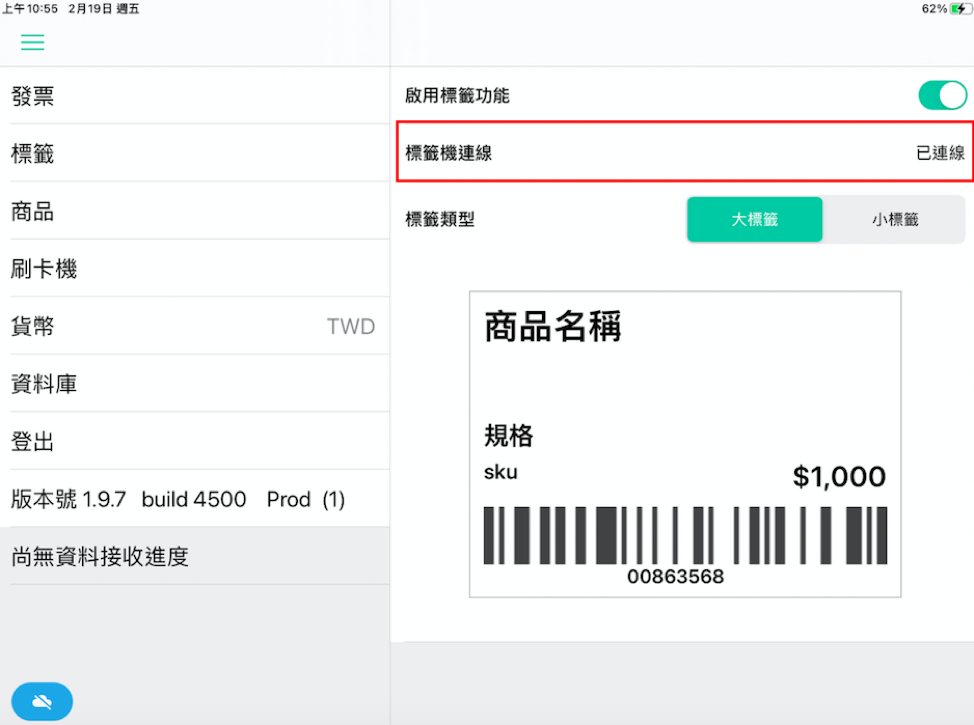

1. 开启 POS APP 后，请在功能列表中点击「设定 > 标签」。


2. 将启用标签功能开启，并确认标签机连线正常。

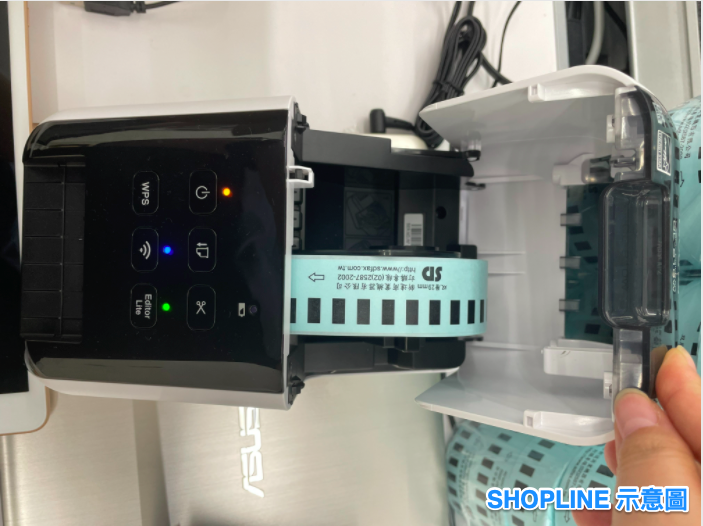

D. 安装标签纸卷

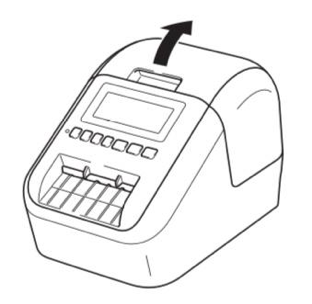

  1. 确保标签机电源已关闭，并抓稳标签机前部，将标签机盖用力向上开启。
  2. 将标签卷轴臂拿起，并拆开放入纸卷。
  3. 请留意纸卷方向，纸卷上的箭头需朝向自己。

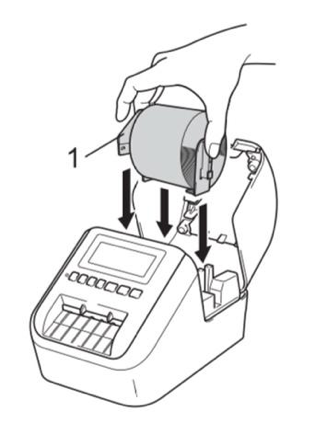

  4. 将标签纸卷放入标签卷轴臂中，请注意方向。
  5. 请确保标签卷轴臂牢牢插入卷轴导轨中。
  6. 上述安装完成后，将标签纸一部分抽出，放入至标签机的槽口中。

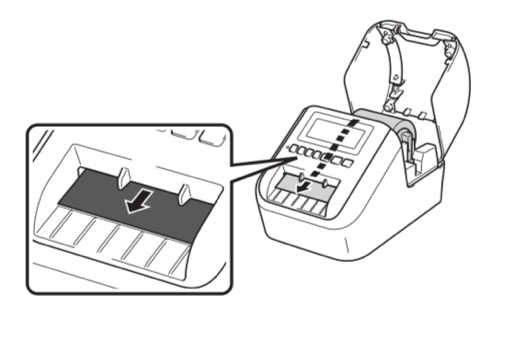

  7. 将标签纸末端穿过标签机，使标签纸末端边缘与出纸槽上边对齐。

    1)  将第一个标签插入到舱内的插槽中。
    2) 推标签以穿过以标签输出槽，直到末端到达下图所示的标记处。
    3) 点选标签机的「送纸按键」pasted_image_0-4.png  让机器自动对齐标签纸。
    4) 最后再点选标签机「裁刀按键」pasted_image_0-5.png，让机器自动裁切多余标签纸。___13.png
  8.  完成上述动作后，将标签纸卷轴护盖盖上并按下「电源」按键，标签纸卷末端便会自动对齐。

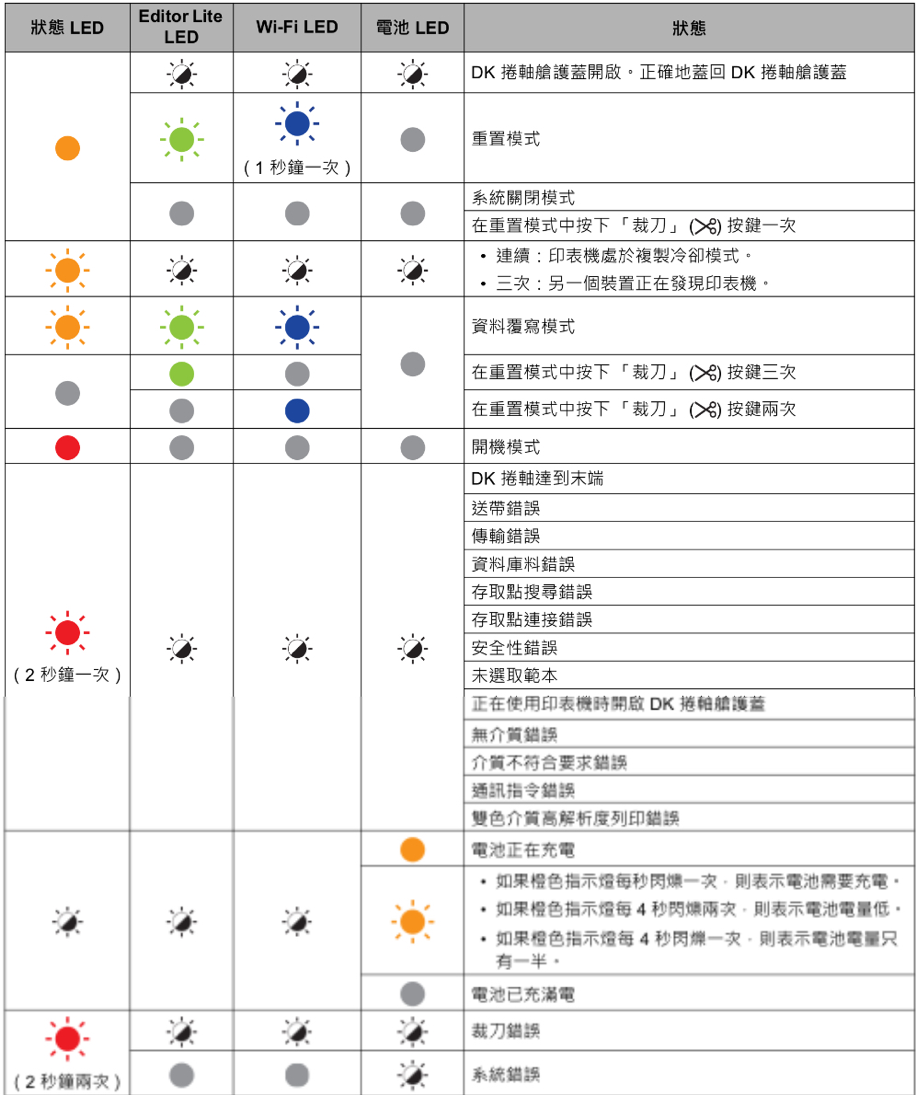

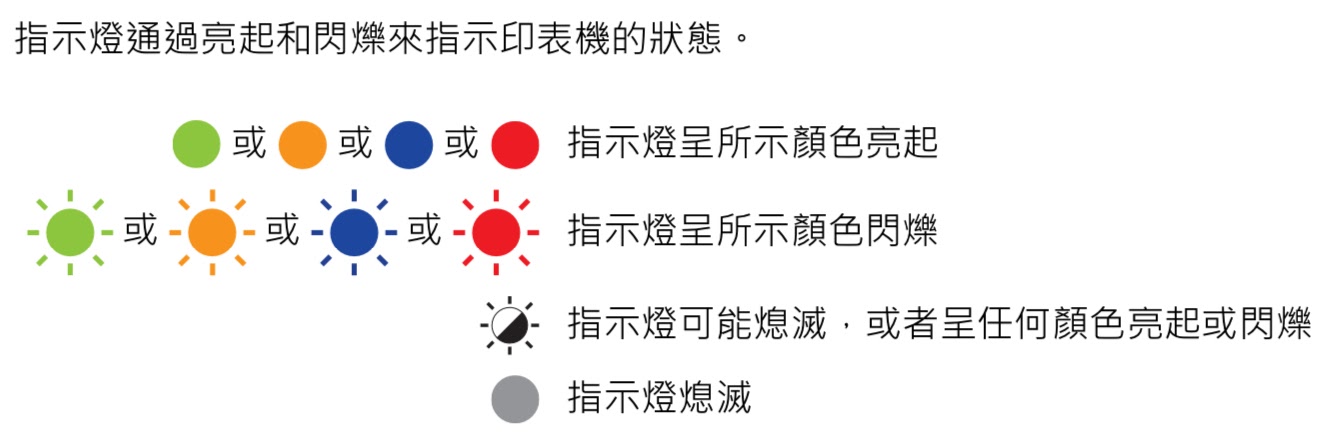

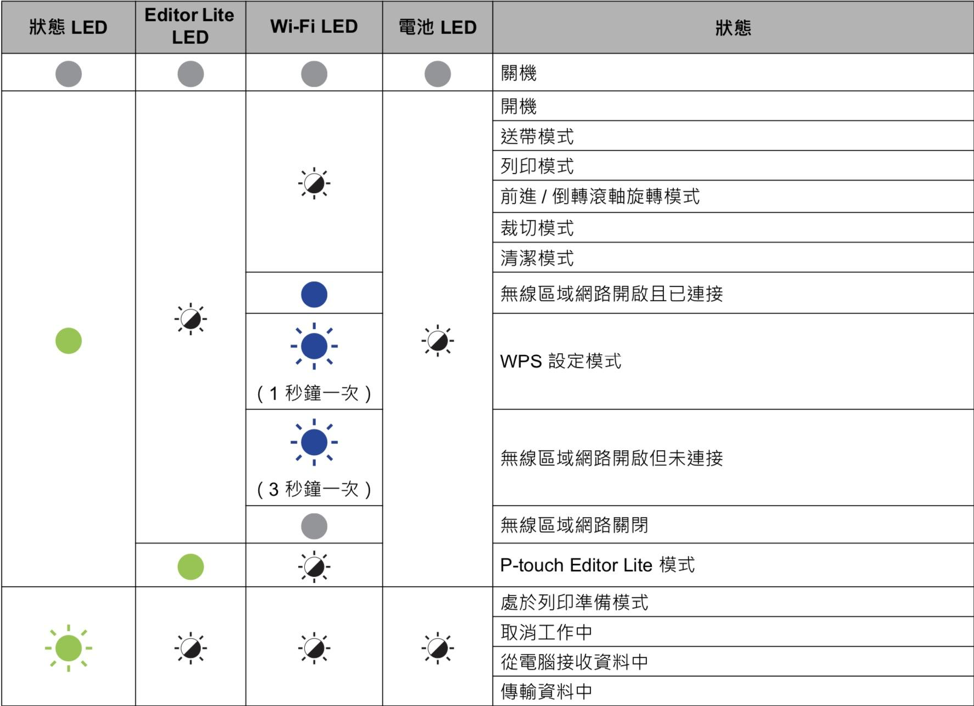

E. LED 指示灯说明






F. 清理装置的外表

请使用柔软干净的布擦拭标签机上的灰尘与污渍，对于不轻易擦拭的脏污，可以使用沾水的微湿软布进行擦拭。

  • 请勿使用漆溶剂、汞、酒精或其他有机溶剂来擦拭以避免造成印表机外壳变形或毁损。

G. 清洁印字头

与机器搭配使用的 DK 标签纸卷轴（热转印纸张类型）设计用于自动清洁印字头，所以在列印和标签输送时，当 DK 标签纸卷通过印字头时便会清洁。


H. 清洁滚轴

请使用随附的印表机专用清洁片，因专用清洁片是有黏性的表面，可去除滚轮上的脏污、灰尘；若使用其他清洁片，可能会造成滚轴表面受损，甚至是故障，所以请避免使用其他的清洁片。

  1. 关闭印表机电源。
  2. 抓稳印表机前部并用力将 DK 标签纸卷上盖开启。
  3. 取出 DK 标签纸卷。

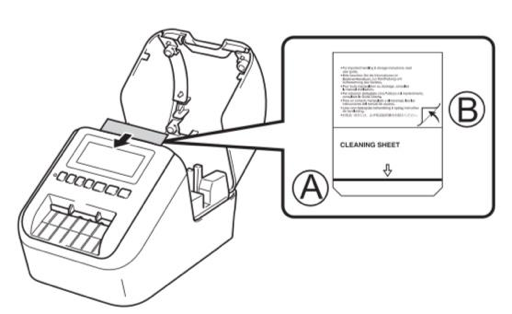

  4. 取出清洁片（B），印字面朝上，再将清洁片的（A）边插入列印装置中。
  5. 盖上 DK 标签纸卷上盖，并将印表机电源开启。
  6. 请按着电源按钮旁的「送带」按键 1 秒以上，则清洁片将弹出， 若未弹出清洁片，请继续按着「送带」按键，直到清洁片弹出为止。

I. 清洁标签输出口

由于附着在标签机出口的黏性残留物容易使标签机卡纸，因此请使用微湿软布清除不易去除的黏性残留物。



五、其他操作

  • 取消大量列印：标签机大量列印标签时，如需取消列印，请按一下标签机的「电源」键即可。
    提醒您：取消后将无法再次执行稍早的列印任务，需请您重新列印标签。
