BT-680D Bluetoothスキャナーと電話/タブレットとのペアリング方法

SHOPLINE POSシステムには、BT-680D Bluetoothスキャナーが搭載されています。インストール手順については、以下の指示を参照してください。

• BT-680DとPOSアプリを接続する
• 商品概要
• 充電
• 機能キーの説明
• 設定
• トラブルシューティング
• スキャナーインジケーター

1. BT-680DとPOSアプリを接続する

ステップ1

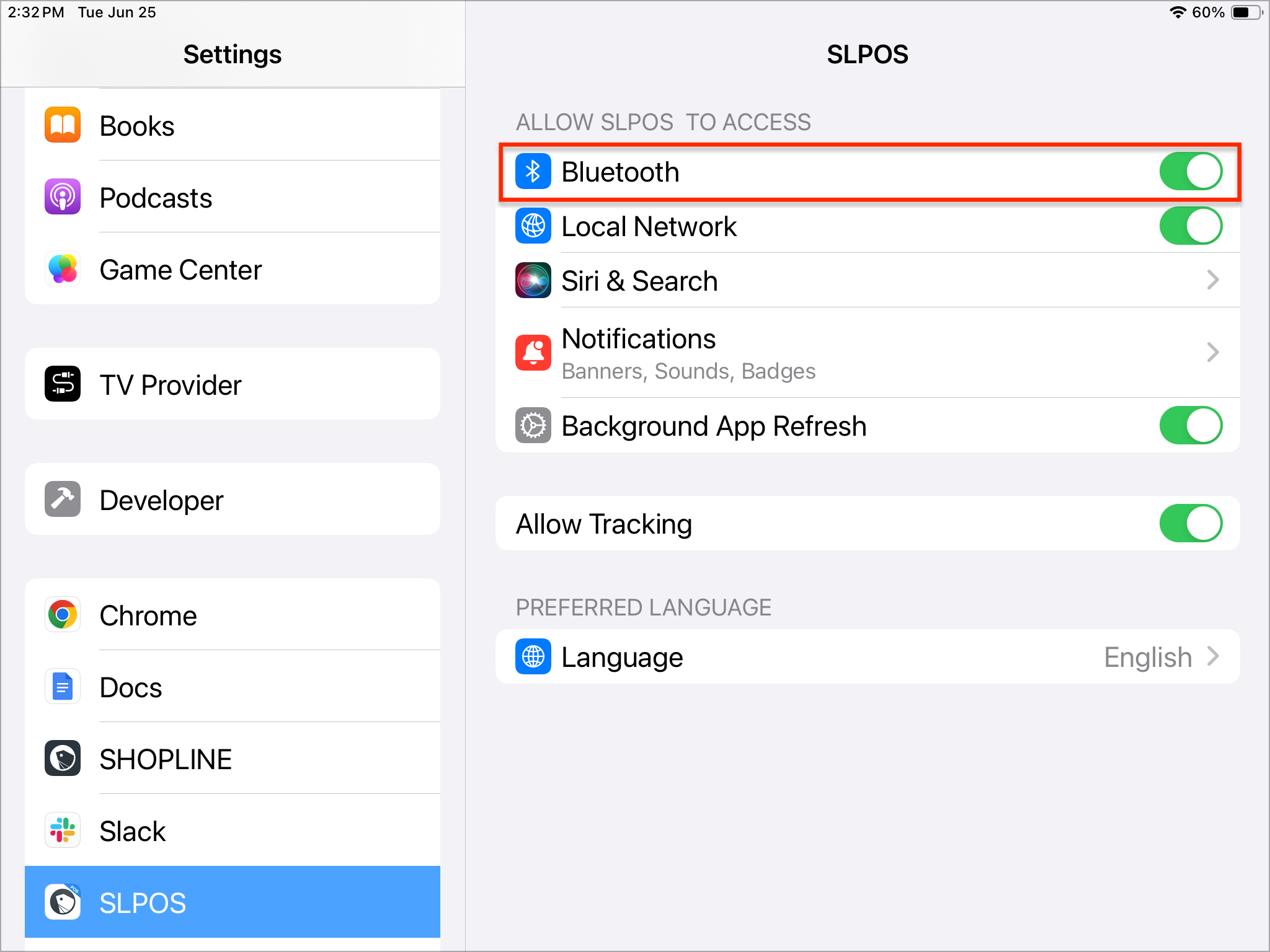

iPadで[設定] >[SLPOS]に移動し、「Bluetooth」のトグルをオンにします。

ステップ2

BT-680Dをオンにし、設定のために以下の3つのバーコードをスキャンします。

• スキャナーの覚醒モードを有効にします。充電ドックに置いてもシャットダウンしません。次回持ち上げたときにすぐに使用できます。



• 振動モードをオンにします。



• 機能バーコードスキャン。

ステップ3

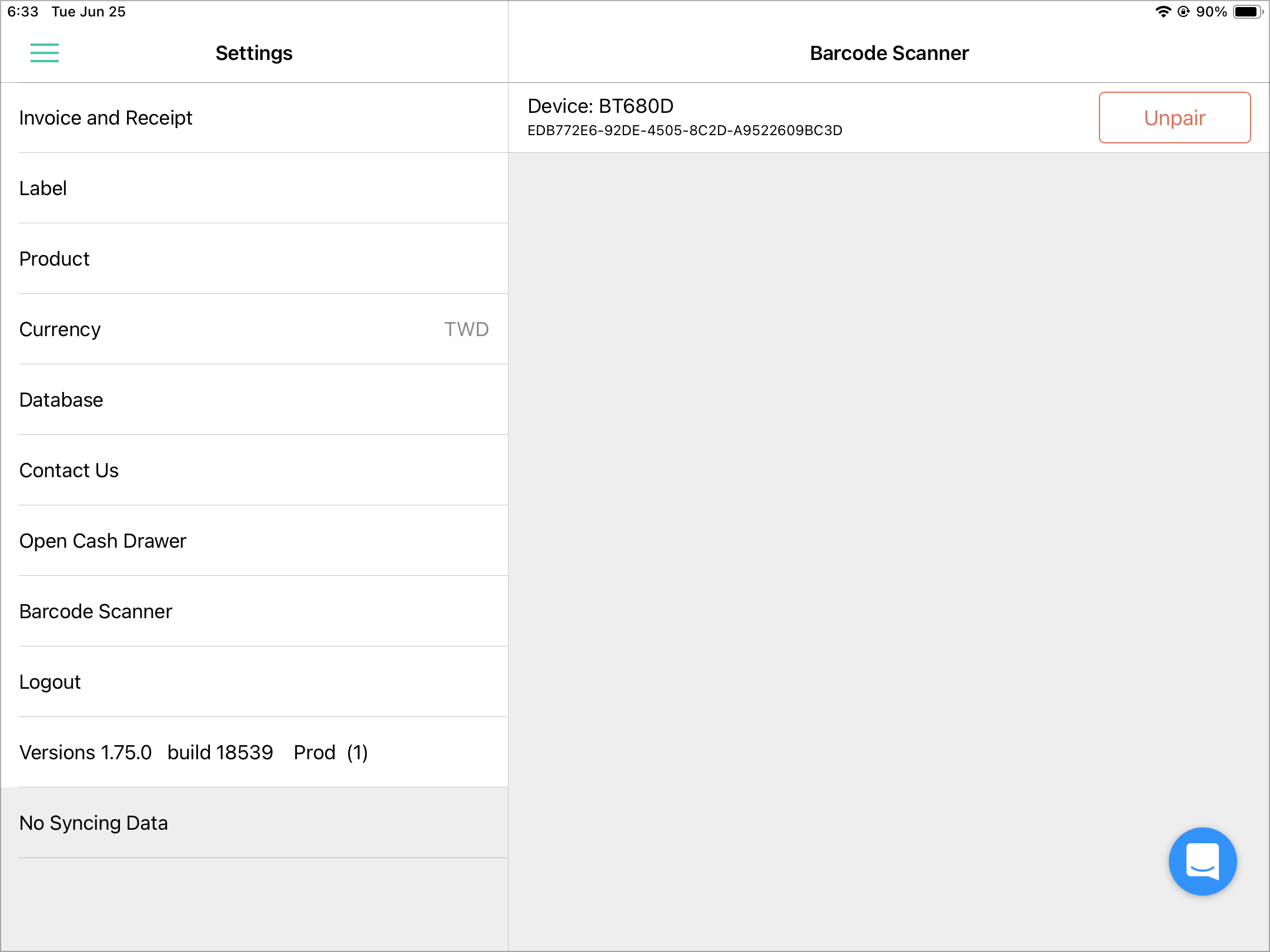

POSアプリを開くと、スキャナーが2回ビープ音を鳴らします。また、[設定] > [バーコードスキャナー]に移動して2回確認してください。画面が以下の画像のように表示されていれば、スキャナーは正常に接続されています。

*Note: BT-680DがPOSアプリに接続されているときは、iPadをBT-680Dの1メートル以内に置くことをお勧めします。また、この1メートルの距離内に他のPOSアプリがないことを確認してください。

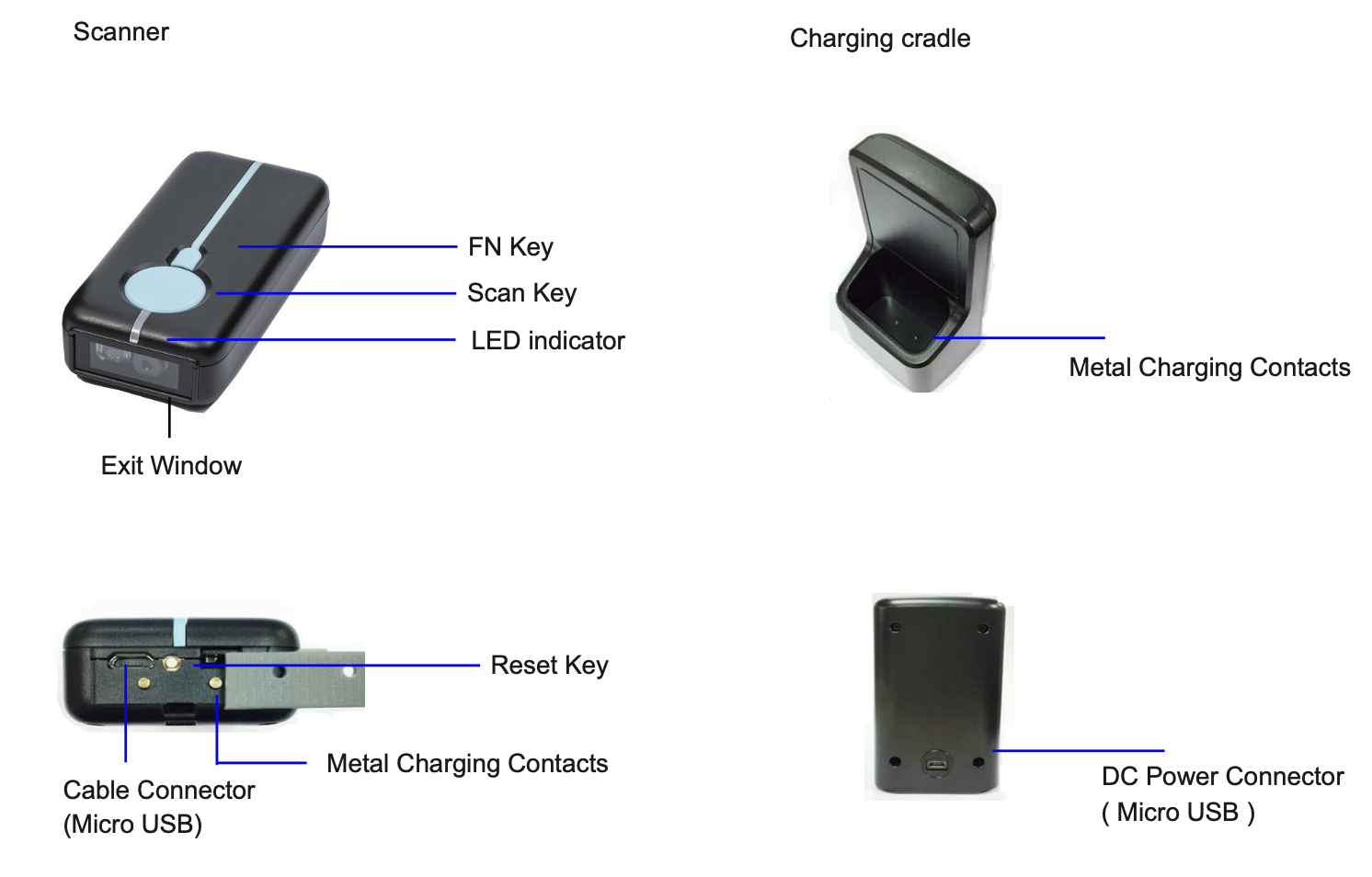

2. 商品概要

3. 充電

1. クレードルを接続します。
2. スキャナーをクレードルに置きます。
3. スキャナーのLEDインジケーターが緑に点滅し始めると、バッテリーの充電が開始されます。充電が完了するとLEDは消灯します。
   おおよその充電時間：5時間

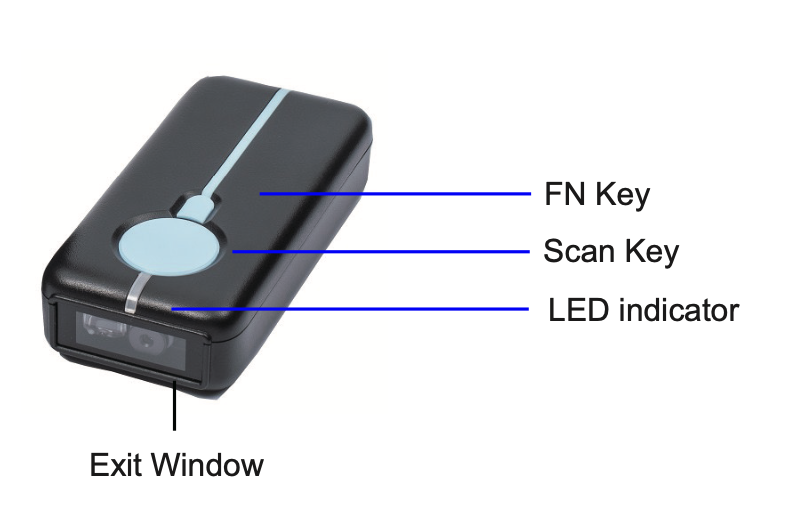

4. 機能キーの説明

1. iOSキーボードのオン/オフ：FN（機能）キーを押します。
2. メモリモードに入る：FNキーを5秒間押し続け、3回ビープ音が鳴るまで待ちます。スキャンしたバーコード情報はスキャナーのメモリに保存されますが、iPadには保存されません。
3. 保存されたデータを送信：スキャンボタンとFNキーを同時に5秒間押し続け、1回ビープ音が鳴るまでデータを送信します。
4. メモリモードを無効にする：FNキーを5秒間押し続け、長いビープ音が鳴るまで待ちます。

5. 設定

スキャナーのその後の使用を容易にするために、以下の2つの二次元コードをスキャンしてください。

ステップ1

スキャナーを非休止モードにして、充電器に戻してもオフにならないようにします。次回すぐに使用できるようになります。

ステップ2

振動機能を有効にします。




6. その他の設定

• 以前のペアリングをクリア



• メモリモードを終了


• 機能バーコードスキャン





• 強制シャットダウン




• 振動機能をオフにする


7. トラブルシューティング

Q1: スキャナーを接続中にビープ音が鳴りました。なぜiPadと正常にペアリングできなかったのですか？
A1: 機能キーを5秒間押し続け、長いビープ音が鳴るまで待つと、通常通り使用できるようになります。

Q2：メモリーモードに入るにはどうすればよいですか？
A2：FNキーを5秒間押し続けて、3回のビープ音を聞いてください。

Q3：商品バーコードをスキャンしたとき、「ビープ」音が聞こえず、高音と低音の「ディング」という音が聞こえ、商品がカートに追加されませんでした。

A3：スキャナーが電源オフ（スリープモード）になっていることを意味します。スキャンキーを5秒間押し続けて、3回のビープ音を聞いたら、再試行してください。

Q4：すでにiPad AのPOSアプリにBT-680Dを接続していますが、なぜ自動的にiPad Bに接続されるのですか？BT-680Dにはデバイスバインディング機能がありますか？

A4：

BT-680Dは「一斉配信ペアリングモード」を採用したBluetooth Low Energyで、従来のBluetooth接続モードを使用するS700 Bluetoothスキャナーとは異なります。従来、iPadに接続する前に、[設定] > [Bluetooth]に移動して新しいデバイスをペアリングする必要があります。ペアリング後、iPadはユーザーがバインドを解除するまで設定を記憶し、その間は他のデバイスに接続しません。ユーザーは[設定] > [Bluetooth] > [マイデバイス]に移動してバインドを解除する必要があります。

Bluetooth Low Energyデバイスは信号を発信し、iPadはペアリングのために信号をスキャンして受信します。このプロセス中は、[設定] > [Bluetooth]で手動でバインドやバインド解除を行う必要はありません。

したがって、iPad AがBT-680Dにペアリングされ接続されていても、iPad Aが近くにない限り、BT-680は接続のために最も近くにあるiPad（約1メートル以内）を見つけるため、BT-680DはiPad Bに接続される可能性があります。

BT-680Dを再度iPad Aに接続するには、まずiPad BのBluetoothをオフにし、iPad BをBT-680Dから切断します（3回のビープ音が聞こえます）。次に、iPad AのBluetoothをオンにし、POSアプリを開き、BT-680Dから1メートル以内にあることを確認します。2回のビープ音が聞こえたら、iPad Aへの再接続が成功したことを意味します。

8. スキャナーインジケーター
