Brother QL-810W ラベルプリンターのインストール (TW)

Brother QL-810Wは、現在カスケード接続を持つ唯一のワイヤレスラベルマシンです。ビジネスオーナーがiPadを通じて商品ラベルを印刷したい場合、810W（ラベルマシン）を使用する必要があります。

目次：

• 使用前の注意事項
• システムのラベル印刷ロジック
• 部品の説明
• 基本設定

1. 使用前の注意事項

ビジネスオーナーがSHOPLINE POSアプリを使用して商品ラベルを印刷したい場合、以下を確認してください：

1. Brother QL-810Wが通常の接続になっていること。

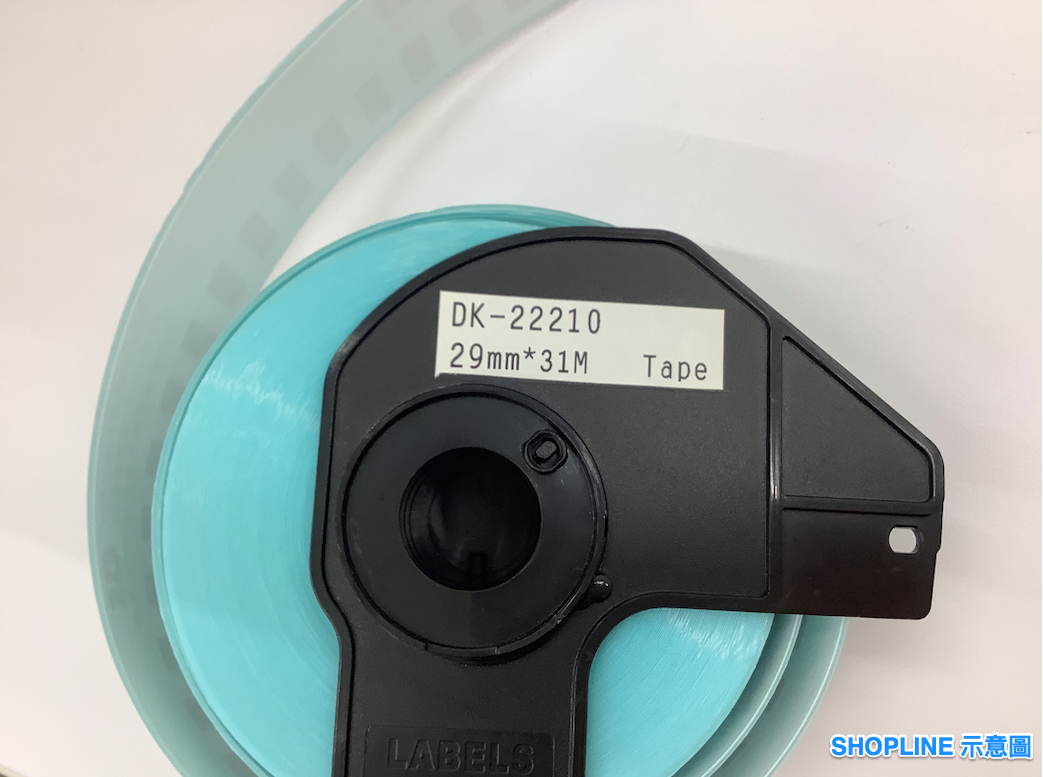

2. ラベルロールがDK-22210ホルダーに保持されていること（ラベルロールをSHOPLINE POSハードウェアストアで購入した際に提供されます）。

3. 正しいラベルタイプが使用されていること：29mmの自己粘着ハーフシートラベルで、正しい方向に取り付けられていること。大ラベルと小ラベルには2つの仕様タイプがあります：

• 大：L42mm、W29mm
• 小：L25mm、W15mm

2. システムのラベル印刷ロジック

以下は、大ラベルと小ラベルの印刷に関する制限です。

A. 小ラベル

• 名前：該当なし
• バリエーション：該当なし
• SKU：該当なし
• バーコード：10桁のバーコードを設定することをお勧めします。10桁を超えるバーコードはスキャナーで読み取るのが難しくなります。

B. 大ラベル

• 名前
  • 数字と文字：文字数制限は34で、最大2行まで許可されます。
  • 中国語：文字数制限は24で、最大2行まで許可されます。
• バリエーション
  • 中国語：文字数制限は16で、最大1行まで許可されます。
  • 数字と文字：文字数制限は25で、最大1行まで許可されます。
• SKU
  • 数字と文字：文字数制限は32で、最大1行まで許可されます。
  • 中国語：文字数制限は20で、最大1行まで許可されます。
• バーコード
  • 10桁のバーコードを設定することをお勧めします。10桁を超えるバーコードはスキャナーで読み取るのが難しくなります。

*注意事項：

•
  • 全角文字とスペースは異なる文字列と見なされます。
  • 中国語の文字は、文字、数字、半角記号から個別の文字列として分離されます。

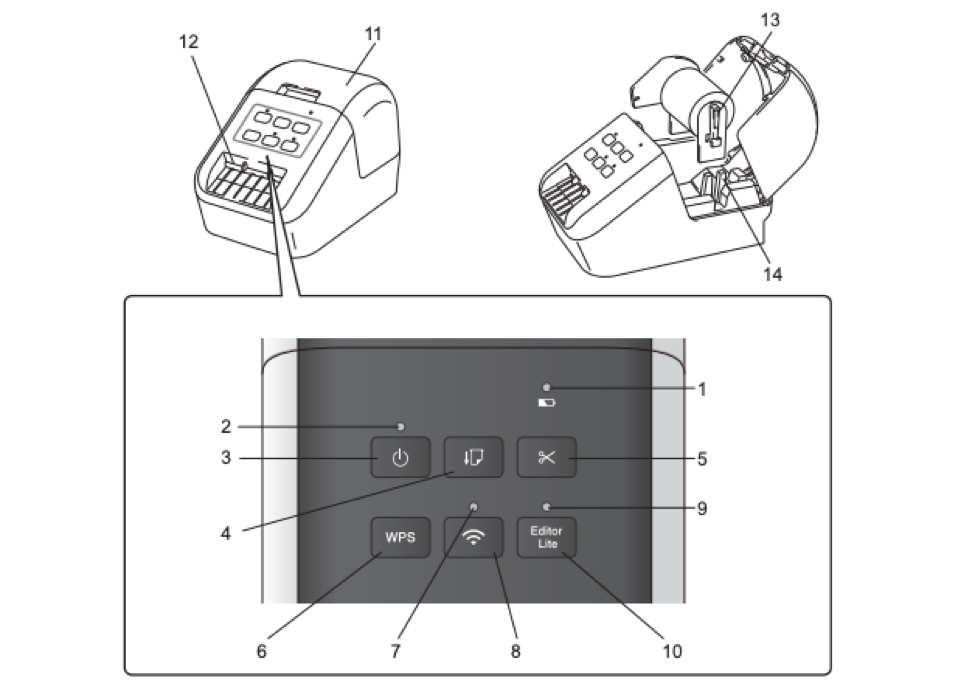

3. 部品の説明

A. 前面

1. バッテリーLED
2. ステータスLED
3. 電源ボタン
4. フィードボタン
5. カッターボタン
6. WPSボタン
7. Wi-Fi LED
8. Wi-Fiボタン
9. エディターライトLED
10. エディターライトボタン
11. DKロールコンパートメントカバー
12. ラベル出力スロット
13. ロールスプールアーム
14. ロールスプールガイド

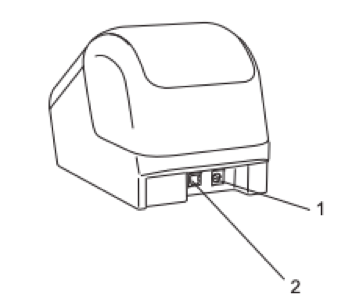

B. 背面

1. ACアダプターポート
2. USBポート

4. 基本設定

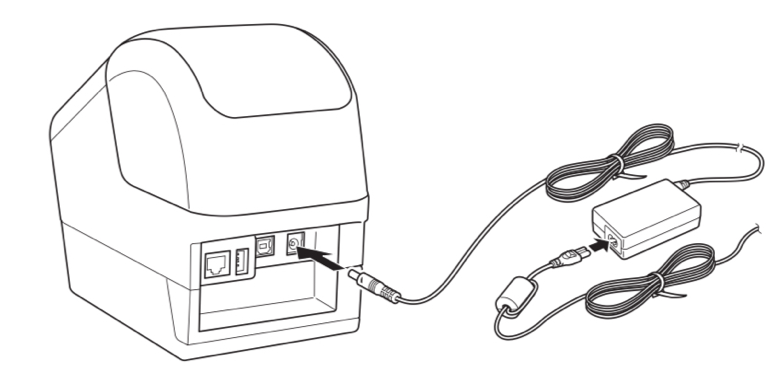

A. ACアダプターの接続

ACアダプターをラベルプリンターとAC電源コードに接続します。次に、AC電源コードを接地されたAC電源コンセントに差し込みます。

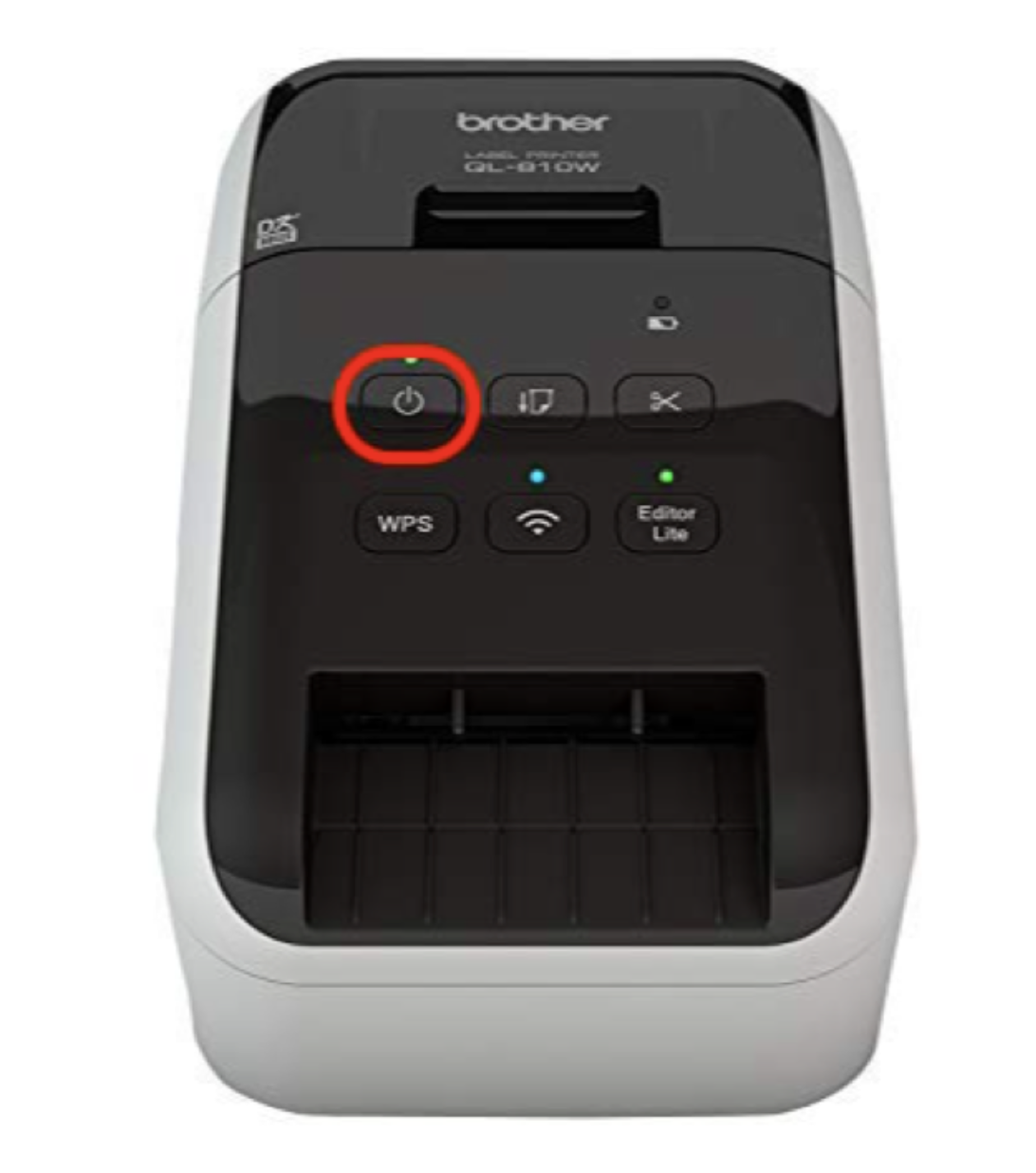

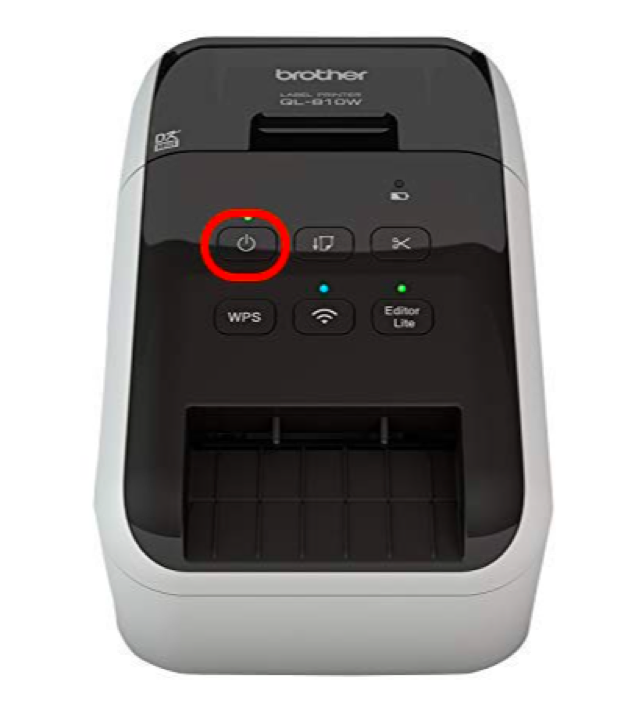

このボタンを押してプリンターの電源を入れます。

B. ネットワーク接続の設定

ラベルプリンターを使用する前に、プリンターとiPadがSHOPLINE Wi-Fiネットワークを使用していることを確認してください。

接続していない場合やネットワークに接続できない場合は、最初にASUS RT-N12+B1 Wi-Fiルーターの設定を参照してください。

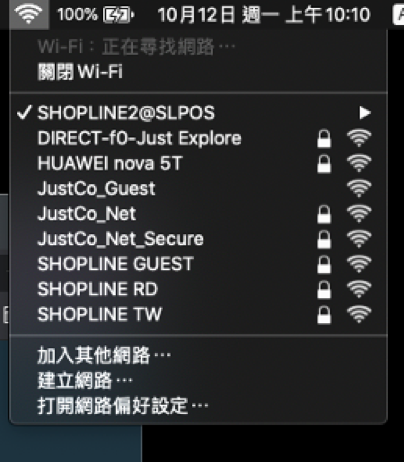

1. 確立されたWi-Fiを選択し、接続するためにパスワードを入力します：

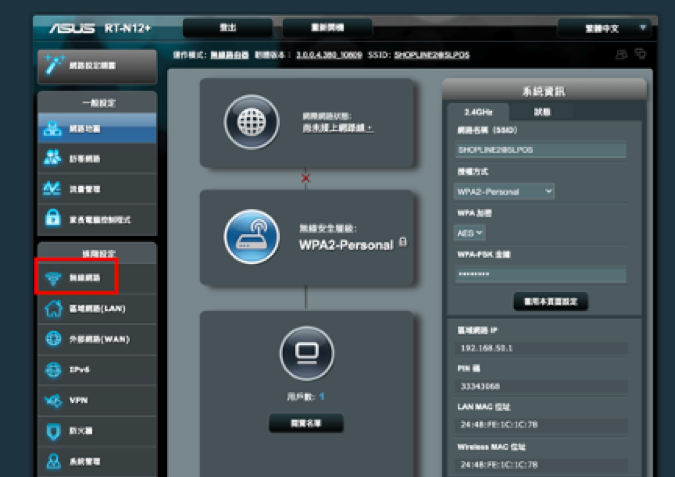

2. ASUSのネットワーク設定に戻り、左のサイドバーで「ワイヤレスネットワーク」オプションを選択します。

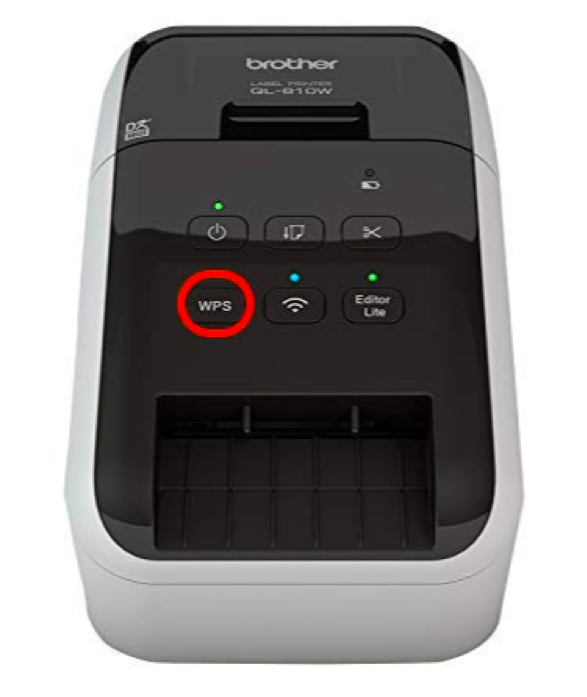

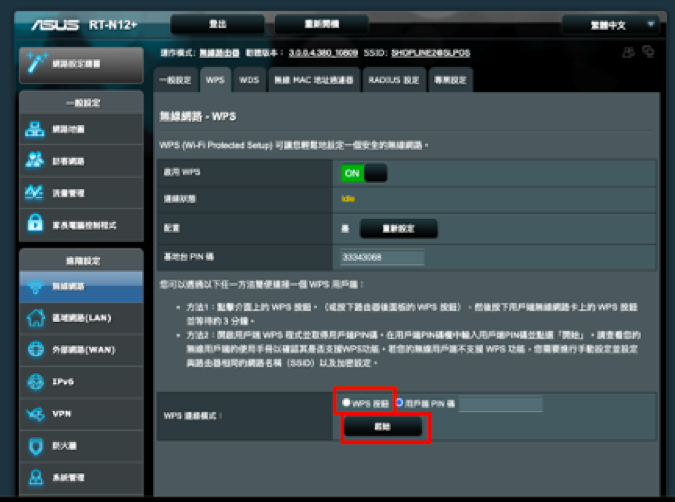

3. ラベルプリンターをルーターの反対側に置いた後、WPSボタンを押し、ASUSのネットワーク設定に戻って「WPSボタン > 開始」をクリックします。




4. 接続状況が「成功」と表示され、接続が成功したことを確認します。プリンターをネットワークに接続できない場合は、ステップ3を繰り返してください。
5. iPadのWi-Fi機能をオンにし、新しく確立されたWi-Fiに接続してください。

C. POSアプリに接続する

• ラベルプリンターは接続されていますルーターに、ネットワーク状況があります：iPadとラベルプリンターが同じルーターまたはモデムに接続されていることを確認してください。
• ラベルプリンターはまだ接続されていません ルーターに、ネットワーク状況はありません：iPadの[設定] > [Wi-Fi]に移動し、「XXX QL-810W」ネットワークを見つけて接続してください。
  • Note: 接続されていないラベルプリンターに接続すると、POSアプリが切断されます。この期間中は、チェックアウトやその他の関連操作のためにPOSアプリを操作しないでください。ラベルの印刷後、ネットワークに再接続できます。

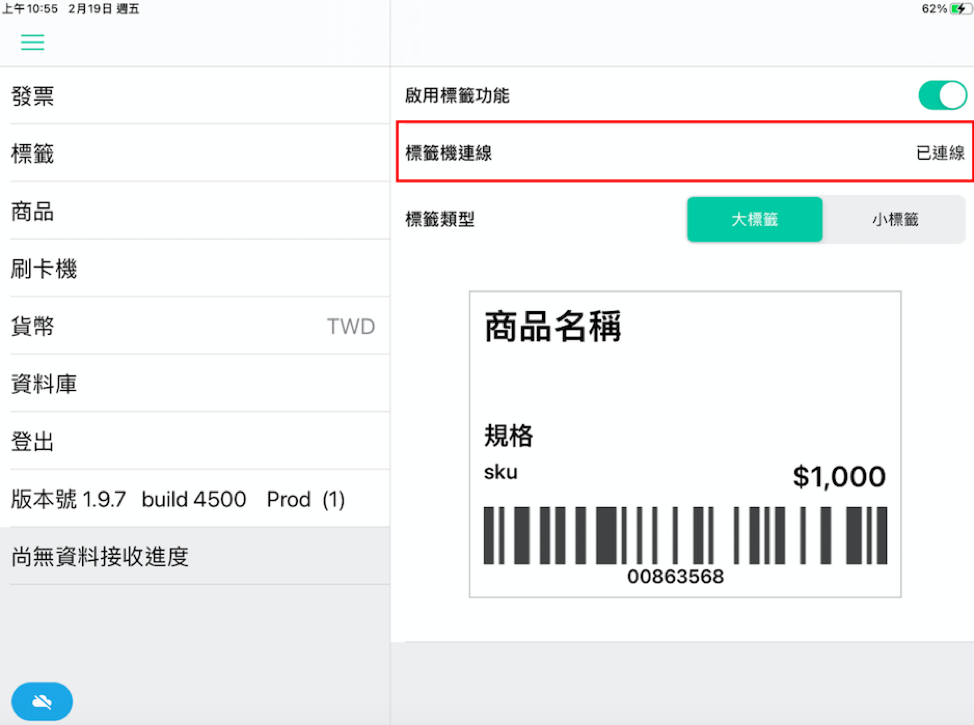

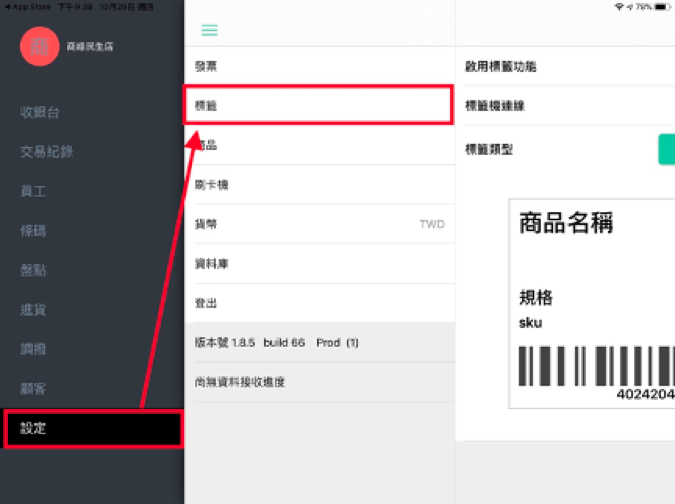

1. POSアプリで設定をタップし、ラベルを選択します。

2. 「ラベルプリンターを有効にする」トグルをオンにし、ラベルプリンターが正しく接続されていることを確認します。

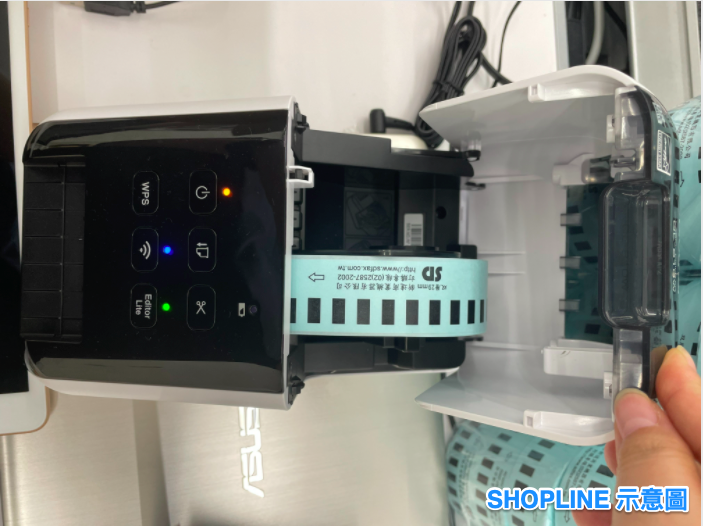

D. DKロールのロード

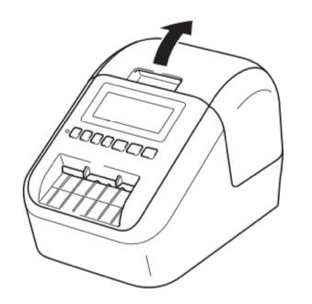

1. ラベルプリンターの電源がオフになっていることを確認します。プリンターの前面を持ち、DKロールコンパートメントカバーをしっかり持ち上げて開けます。


2. ロールスプールアームがロールスプールガイドにしっかり挿入されていることを確認します。

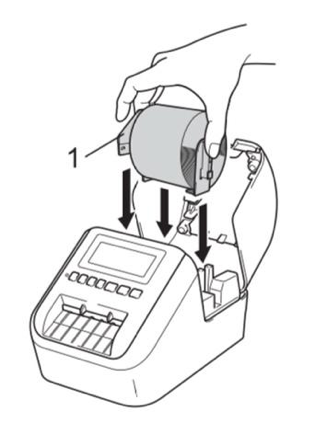

3. スタビライザー（1）がラベルプリンターの切り欠きにスライドすることを確認します。ロールの矢印が自分の方を向いています。
4. DKロールの端をラベル出力スロットの垂直の端に合わせます。

5. DKロールをラベルプリンターを通して通します
   1) コンパートメント内のスロットに最初のラベルを挿入します。

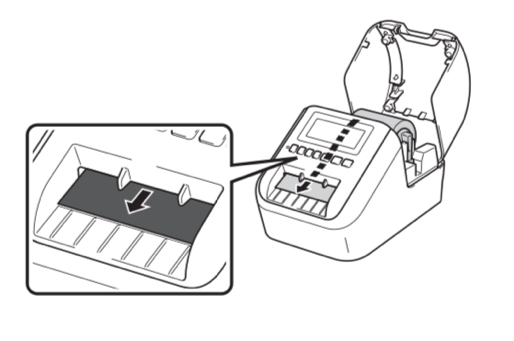

   2) ラベルが下の図に示すように、端がマークに達するまでラベル出力スロットを通して押し込みます。
   3) フィードボタンを押してラベルを整えます。
   4) カッターボタンを押して余分なラベルを切り取ります。
6. 手順を行った後、DKロールコンパートメントカバーを閉じ、電源ボタンを押してラベルプリンターの電源を入れます。DKロールの端が自動的に整列します。

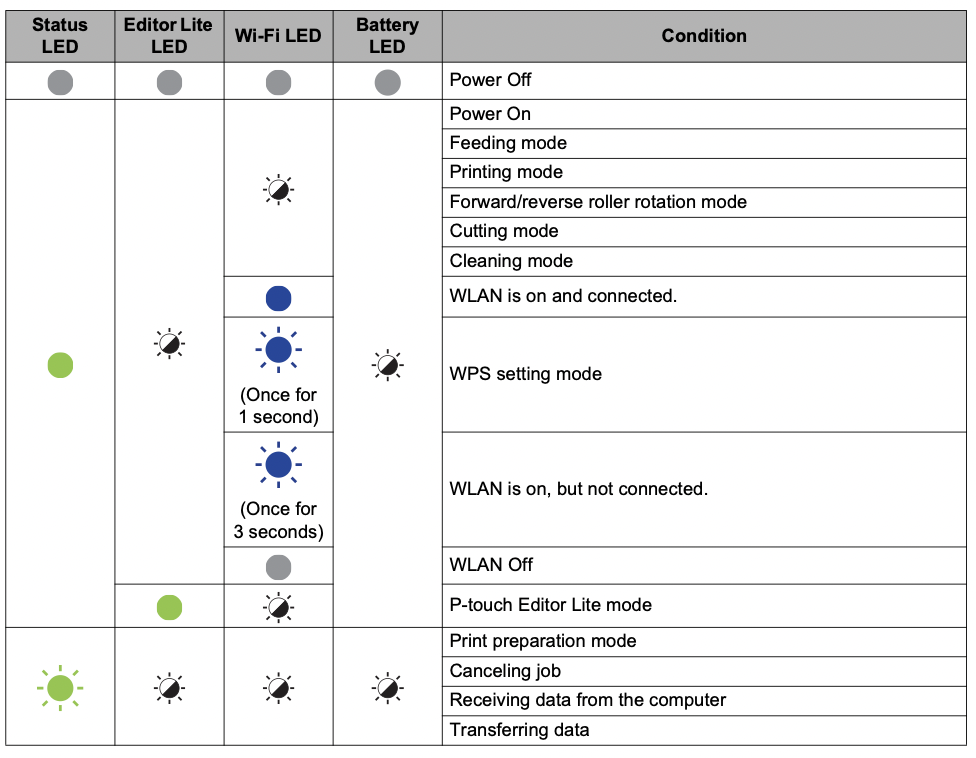

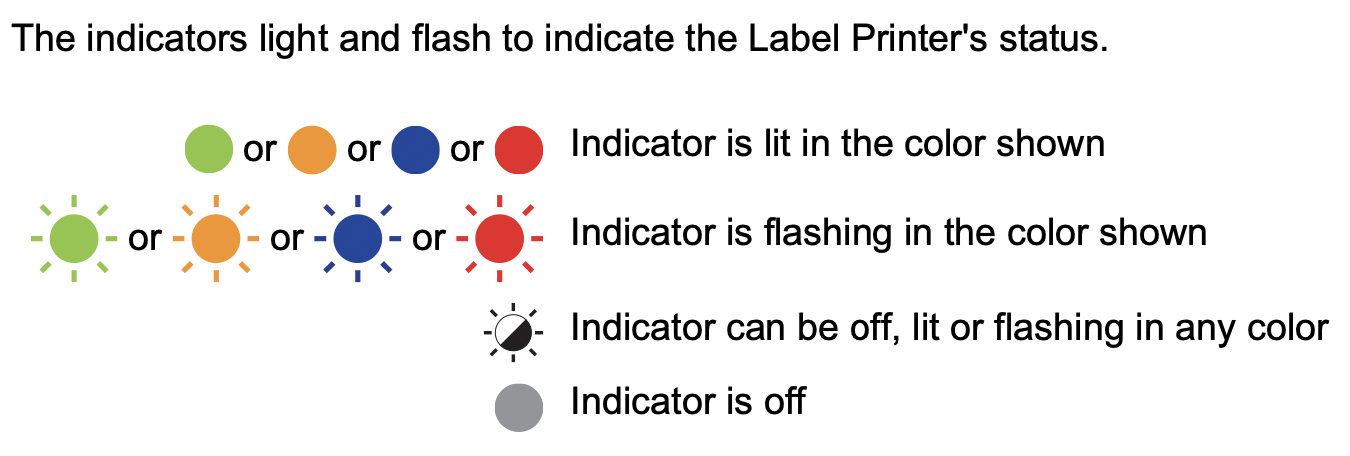

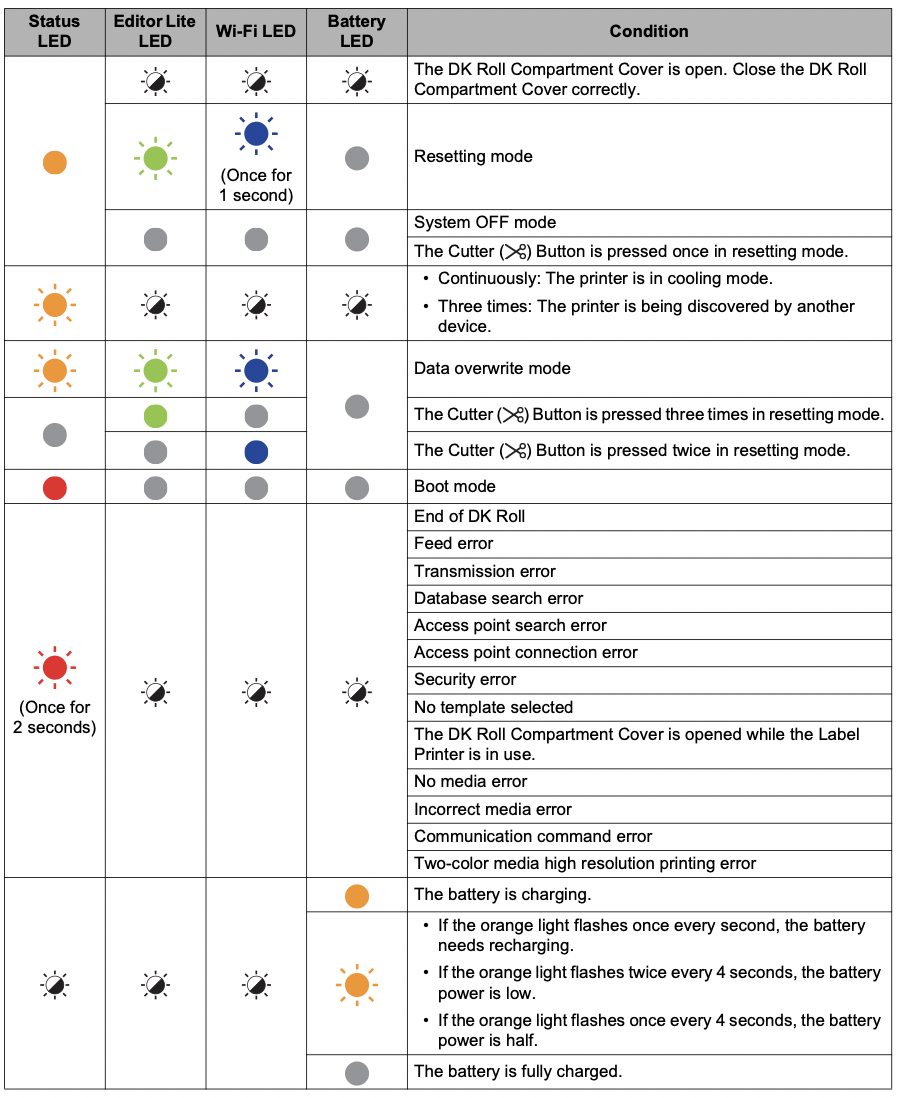

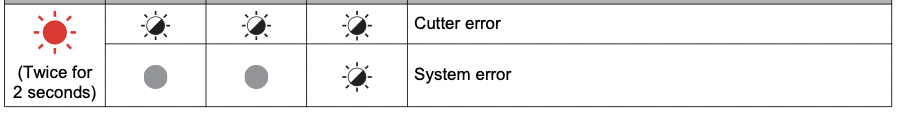

E. LEDインジケーター

F. プリンターの外装を清掃する

柔らかい乾いた布を使ってプリンターのほこりや汚れを拭き取ります。取り除きにくい汚れには、水で少し湿らせた布を使用します。

• 塗料用シンナー、ベンゼン、アルコール、または他の有機溶剤でプリンターを清掃しないでください。これらの溶剤はプリンターケースを変形させたり、損傷させたりします。



G. プリントヘッドを清掃する

機械で使用されるDKロール（熱記録紙タイプ）は、プリントヘッドを自動的に清掃するように設計されています。DKロールが印刷中およびラベル供給中にプリントヘッドを通過すると、プリントヘッドが清掃されます。

H. ラベル出力を清掃する

接着剤の残留物がラベル出力に付着し、ラベルの詰まりを引き起こします。残留物を取り除くために、少し湿った布を使用してください。
